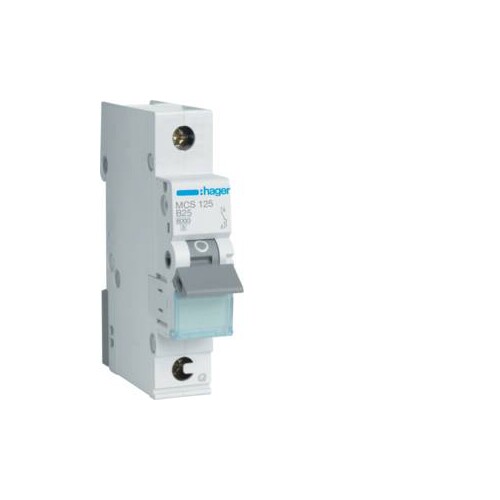

MCS125 HAGER 25/1/C LEITUNGSSCHUTZSCH. 1TE 6KA QUICK CONNECT

02102382
2275143
12 Stk
3250614315206
FR
8536303090
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 25A QuickConnect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MCS125 HAGER Leitungsschutzschalter ist ein zuverlässiges Gerät mit einer Nennstromstärke von 25 A und einer Ausschaltvermögen von 6 kA nach IEC60898-1. Dieser einpolige Schalter ist mit einer C-Charakteristik ausgestattet und eignet sich für den Einsatz in verschiedenen elektrischen Anwendungen. Mit einer kompakten Bauweise von 83,4 mm Höhe, 17,5 mm Breite und 70 mm Tiefe passt er in einen Modulplatz. Der QuickConnect-Anschluss ermöglicht eine einfache und schnelle Installation. Der Schalter ist für Betriebstemperaturen von -25 °C bis 70 °C ausgelegt und bietet eine hohe Stoßspannungsfestigkeit von 4000 V. Mit einer Schutzart von IP20 eignet sich der Schalter für den Einsatz in geschützten Umgebungen und ist somit ideal für den Einsatz in Wohn- und Gewerbeinstallationen.

Produktinfos

Nennstrom: 25 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 6 kA
Nennstrom bei 0°C: 29,5 A
Nennstrom bei 25°C: 25 A
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Betriebsspannung Ue: 230 - 400 V
Versorgungsart: AC
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt (massiv): 1 - 35 mm²
Anschlussquerschnitt (flexibel): 1 - 25 mm²
Nominelles Drehmoment: 2,80 - 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 3 W
Anschluss-/Steckertyp: QuickConnect
Höhe: 83,40 mm
Breite: 17,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 25 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
