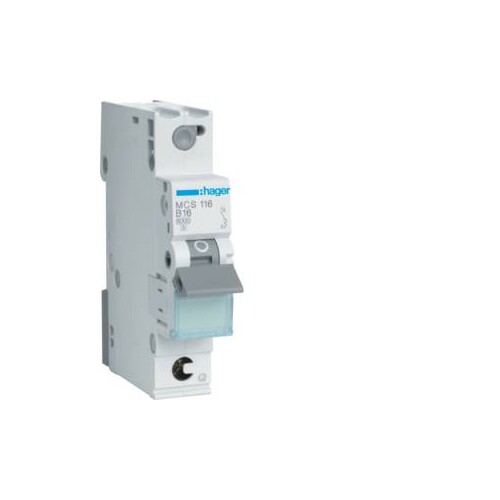

MCS116 HAGER 16/1/C LEITUNGSSCHUTZSCH. 1TE 6KA QUICK CONNECT

02102368
2275141
12 Stk
3250614315183
FR
8536301090
weitere Infos weitere Infos ausblenden
Hager
MCS116
beantwortete(n) Fragen weitere Varianten
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 Modul
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der MCS116 HAGER Leitungsschutzschalter ist ein hochwertiges Gerät mit einer Nennstromstärke von 16 A und einem Ausschaltvermögen von 6 kA bei 230 V AC, gemäß IEC60898-1. Er ist einpolig mit einer C-Charakteristik und eignet sich für Anwendungen mit einer Bemessungsbetriebsspannung von 230 bis 400 V. Die Montage erfolgt einfach über Quick Connect-Anschlüsse, die eine schnelle Installation ermöglichen. Der Schalter bietet eine hohe Betriebssicherheit und kann in einem Temperaturbereich von -25 bis 70 °C betrieben werden. Mit einer Breite von nur 17,50 mm und einer Höhe von 83,40 mm ist er kompakt und platzsparend. Zudem ist er mit einer Schutzart von IP20 ausgestattet, was ihn für den Einsatz in geschützten Umgebungen qualifiziert. Der MCS116 ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen.

Produktinfos

Nennstrom: 16 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 6 kA
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Bemessungsbetriebsspannung Ue: 230 - 400 V
Versorgungsspannungsart: AC
Nennstrom bei 30°C: 16 A
Nennstrom bei 25°C: 16,75 A
Nennstrom bei 20°C: 17,32 A
Nennstrom bei 15°C: 17,90 A
Nennstrom bei 10°C: 18,47 A
Nennstrom bei 5°C: 19,04 A
Nennstrom bei 0°C: 19,61 A
Nennstrom bei -5°C: 20,19 A
Nennstrom bei -10°C: 20,82 A
Nennstrom bei -15°C: 21,33 A
Nennstrom bei 35°C: 15,60 A
Nennstrom bei 40°C: 15,03 A
Nennstrom bei 45°C: 14,46 A
Nennstrom bei 50°C: 14 A
Nennstrom bei 55°C: 13,31 A
Nennstrom bei 60°C: 12,74 A
Nennstrom bei 65°C: 12,17 A
Nennstrom bei 70°C: 11,59 A
Nennmoment obere Klemme: 2,80 - 2,80 Nm
Nennmoment untere Klemme: 2,80 - 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 2,32 W
Höhe: 83,40 mm
Breite: 17,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    20779542
    Preisanzeige nur nach Anmeldung
    02102494
    Preisanzeige nur nach Anmeldung
    02102508
    Preisanzeige nur nach Anmeldung
    20779486
    Preisanzeige nur nach Anmeldung
    20778961
    Preisanzeige nur nach Anmeldung
    02253379
    Preisanzeige nur nach Anmeldung
    02253365
    Preisanzeige nur nach Anmeldung
    02102375
    Preisanzeige nur nach Anmeldung
    20779010
    Preisanzeige nur nach Anmeldung
    20778954
    Preisanzeige nur nach Anmeldung
    20778926
    Preisanzeige nur nach Anmeldung
    20778933
    Preisanzeige nur nach Anmeldung
    20779003
    Preisanzeige nur nach Anmeldung
    20778919
    Preisanzeige nur nach Anmeldung
    02253344
    Preisanzeige nur nach Anmeldung
    02102431
    Preisanzeige nur nach Anmeldung
    02078148
    Preisanzeige nur nach Anmeldung
    02102515
    Preisanzeige nur nach Anmeldung
    02078141
    Preisanzeige nur nach Anmeldung
    20778982
    Preisanzeige nur nach Anmeldung
    02102354
    Preisanzeige nur nach Anmeldung
    20659086
    Preisanzeige nur nach Anmeldung
    02102480
    Preisanzeige nur nach Anmeldung
    02102417
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    02102361
    Preisanzeige nur nach Anmeldung
    02102445
    Preisanzeige nur nach Anmeldung
    20659065
    Preisanzeige nur nach Anmeldung
    02102550
    Preisanzeige nur nach Anmeldung
    02102515
    Preisanzeige nur nach Anmeldung
    02105042
    Preisanzeige nur nach Anmeldung
    02102522
    Preisanzeige nur nach Anmeldung
    01166102
    Preisanzeige nur nach Anmeldung
    01165983
    Preisanzeige nur nach Anmeldung
    01165976
    Preisanzeige nur nach Anmeldung
    02086317
    Preisanzeige nur nach Anmeldung
    02082516
    Preisanzeige nur nach Anmeldung
    02066290
    Preisanzeige nur nach Anmeldung
    21574435
    Preisanzeige nur nach Anmeldung
    02105021
    Preisanzeige nur nach Anmeldung
    02105014
    Preisanzeige nur nach Anmeldung
    02236698
    Preisanzeige nur nach Anmeldung

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: C
    Bemessungsstrom: 16|70 A
    Polzahl (gesamt): 1
    Mitschaltender Neutralleiter: 0|35
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 1
    Spannungsart: AC
    Zusatzeinrichtungen möglich: Nein
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3|35
    Verschmutzungsgrad: 2|60
    Einbautiefe: 70|60 mm
    Anzahl der abgesicherten Pole: 1
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6|25 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6|25 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0 kA
    Bemessungsisolationsspannung Ui: 500
    Explosionsgeschützt: Nein
    Verlustleistung: 2.32
    Anschließbarer Leiterquerschnitt eindrähtig: 1|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
    Umgebungstemperatur während des Betriebs: -25|70
    Unterputzmontage: Ja
