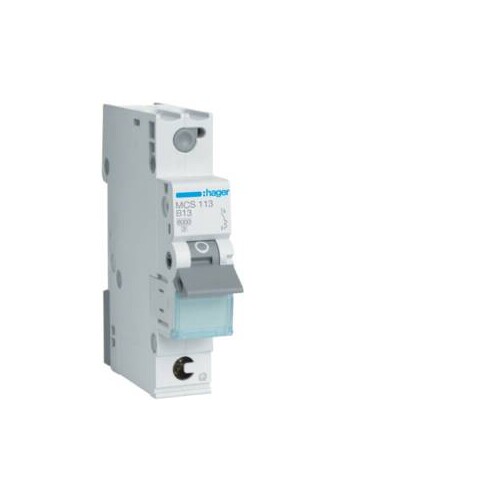

MCS113 HAGER 13/1/C LEITUNGSSCHUTZSCH. 1TE 6KA QUICK CONNECT

02102361
2275140
12 Stk
3250614315176
FR
8536301090
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 13A Quick Connect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MCS113 HAGER Leitungsschutzschalter ist ein hochqualitativer 1-poliger Schalter mit einer Nennstromstärke von 13 A und einem Ausschaltvermögen von 6 kA, konform zu IEC60898-1. Mit Quick Connect-Anschlüssen ermöglicht er eine einfache und schnelle Installation. Der Schalter ist für den Betrieb bei Temperaturen von -25 bis 70 °C geeignet und bietet eine Schutzart von IP20. Der Nennstrom variiert je nach Temperatur, bei 25 °C beträgt er 13,42 A. Der MCS113 ist ideal für Anwendungen, die eine zuverlässige Überlast- und Kurzschlusssicherung erfordern. Mit einer Bauhöhe von 83,40 mm, einer Breite von 17,50 mm und einer Tiefe von 70 mm ist er kompakt und platzsparend. Der Schalter ist für den Einsatz in modularen Geräten konzipiert und bietet eine hohe Flexibilität in der Installation.

Produktinfos

Nennstrom: 13 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 6 kA
Nennstrom bei 0°C: 15,36 A
Nennstrom bei 25°C: 13,42 A
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Nennspannung: 230 - 400 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Drehmoment obere Klemme: 2,80 Nm
Drehmoment untere Klemme: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 2,29 W
Höhe: 83,40 mm
Breite: 17,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 13 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
