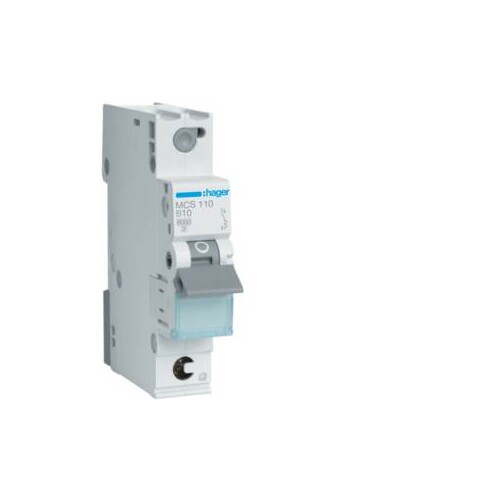

MCS110 HAGER 10/1/C LEITUNGSSCHUTZSCH. 1TE 6KA QUICK CONNECT

02253365
2275139
12 Stk
3250614315169
FR
8536301090
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 10A Quick Connect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MCS110 HAGER Leitungsschutzschalter ist ein hochwertiger 1-poliger Schutzschalter mit einer Nennstromstärke von 10 A und einer Ausschaltvermögen von 6 kA, gemäß IEC60898-1. Er ist für den Einsatz in AC-Systemen mit einer Bemessungsbetriebsspannung von 230 bis 400 V geeignet und arbeitet in einem Frequenzbereich von 50 bis 60 Hz. Mit einer kompakten Bauform von 83,40 mm Höhe, 17,50 mm Breite und 70 mm Tiefe ist dieser Schalter ideal für die Montage in Verteilerschränken. Die Quick Connect-Anschlüsse ermöglichen eine einfache Installation, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen sorgt. Der Schalter ist für Betriebstemperaturen von -25 bis 70 °C ausgelegt und bietet zuverlässigen Überlast- und Kurzschlussschutz. Er ist eine ausgezeichnete Wahl für moderne elektrische Installationen und Anwendungen.

Produktinfos

Nennstrom: 10 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 6 kA
Polzahl: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Bemessungsbetriebsspannung Ue: 230 - 400 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter: 1 - 25 mm²
Anschlussquerschnitt Ausgang SSK Quick Connect: 1,5 - 4,0 mm²
Nennmoment obere Klemme: 2,80 Nm
Nennmoment untere Klemme: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 bis 70 °C
Höhe: 83,40 mm
Breite: 17,50 mm
Tiefe: 70 mm
Gesamtverlustleistung unter Nennstrom: 1,63 W
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 10 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
