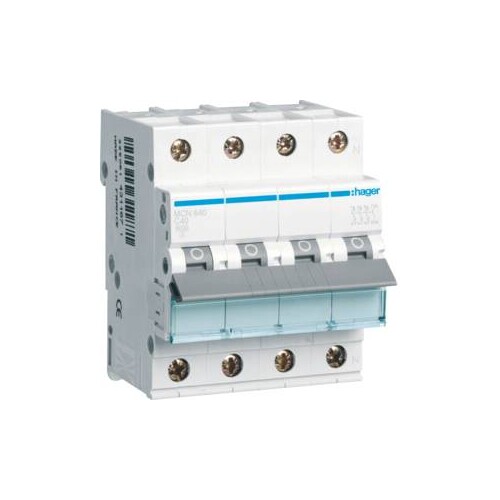

MCN640 Hager Leitungsschutzschalter 40/3N/C

20596009
2275135
3 Stk
3250614311949
FR
8536303090
Leitungsschutzschalter 3P+N 6kA C-Charakteristik 40A 4 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der Hager Leitungsschutzschalter MCN640 ist ein zuverlässiges Gerät mit einer Nennstromstärke von 40A und einer C-Charakteristik, ideal für den Schutz von elektrischen Leitungen in Wohn- und Industriebauten. Mit einem Ausschaltvermögen von 10kA bei 400V AC und einer modularen Bauweise von 4 Teilungseinheiten ist dieser Schalter für verschiedene Anwendungen geeignet. Er bietet eine hohe Betriebssicherheit bei einem Temperaturbereich von -25 bis 70 °C und ist mit einer IP20 Schutzart ausgestattet. Der Anschluss ist sowohl für massive als auch flexible Leiter geeignet, was die Installation vereinfacht. Der MCN640 ist nach IEC60947-2 zertifiziert und erfüllt hohe Standards für elektrische Sicherheit und Zuverlässigkeit.

Produktinfos

Nennstrom: 40 A
Ausschaltvermögen Icu bei 400 V AC: 10 kA
Nennstrom bei -15°C: 48,4 A
Nennstrom bei -10°C: 47,5 A
Nennstrom bei -5°C: 46,6 A
Nennstrom bei 0°C: 45,8 A
Nennstrom bei 5°C: 44,8 A
Nennstrom bei 10°C: 43,9 A
Nennstrom bei 15°C: 43 A
Nennstrom bei 20°C: 42 A
Nennstrom bei 25°C: 41 A
Nennstrom bei 30°C: 40 A
Nennstrom bei 35°C: 38,8 A
Nennstrom bei 40°C: 37,5 A
Nennstrom bei 45°C: 36,2 A
Nennstrom bei 50°C: 34,8 A
Nennstrom bei 55°C: 33,4 A
Nennstrom bei 60°C: 31,9 A
Nennstrom bei 65°C: 30,3 A
Nennstrom bei 70°C: 28,6 A
Polart: 3P+N
Auslöseeigenschaft: C-Charakteristik
Anzahl Module: 4
Ausschaltvermögen Icn AC nach IEC60898: 6 kA
Nennspannung Ue: 230 - 400 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter: 1 - 25 mm²
Nominelles Drehmoment: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 16,90 W
Höhe: 83 mm
Breite: 70 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 40 A
Polzahl (gesamt): 4|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
