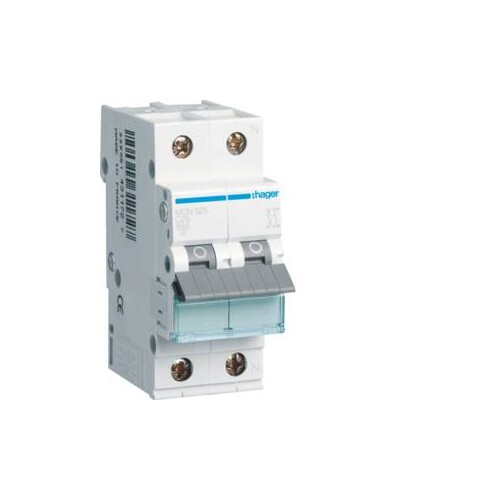

MCN525 HAGER LS-Schalter 1P+N 6kA C-25A 2M

20779402
2275118
1 Stk
3250614311772
FR
8536201090
Leitungsschutzschalter 1P+N 6kA C-Charakteristik 25A 2 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER MCN525 Leitungsschutzschalter ist ein zuverlässiges Gerät mit einer Nennstromstärke von 25 A und einer Ausschaltvermögen von 6 kA, das nach IEC60898-1 zertifiziert ist. Mit einer Polart von 1P+N und einer C-Charakteristik bietet dieser Schalter optimalen Schutz gegen Überlast und Kurzschluss. Er ist für eine Betriebsspannung von 230 V und Frequenzen von 50 bis 60 Hz geeignet. Der Schalter hat eine kompakte Bauweise mit Abmessungen von 83 mm Höhe, 35 mm Breite und 70 mm Tiefe und ist für die Montage in modularen Geräten konzipiert. Die Anschlussmöglichkeiten sind sowohl für massive als auch flexible Leiter ausgelegt, und der Schalter kann in einem Temperaturbereich von -25 bis 70 °C betrieben werden. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen geeignet.

Produktinfos

Nennstrom: 25 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 6 kA
Anzahl Module: 2
Polart: 1P+N
Auslösecharakteristik: C
Betriebsspannung: 230 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Drehmoment obere Klemme: 2,80 Nm
Drehmoment untere Klemme: 2,80 Nm
Betriebstemperatur: -25 bis 70 °C
Gesamtverlustleistung unter Nennstrom: 6 W
Schutzart (IP): IP20
Höhe: 83 mm
Breite: 35 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 25 A
Polzahl (gesamt): 2|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
