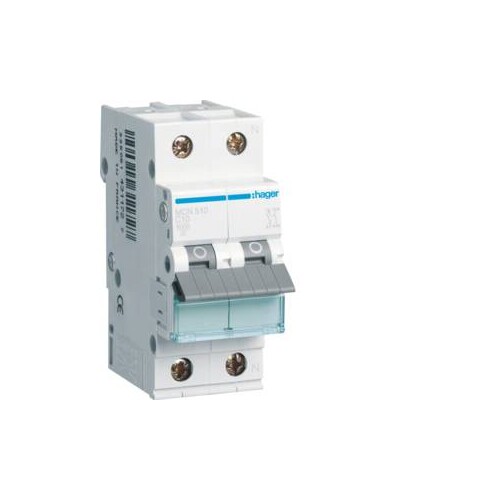

MCN510 HAGER Leitungsschutzschalter 10A 1-pol.+N 6KA 2Te

20260471
2275114
6 Stk
3250614311734
FR
8536201090
Leitungsschutzschalter 1P+N 6kA C-Charakteristik 10A 2 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER Leitungsschutzschalter MCN510 ist ein zuverlässiger Schutzschalter mit einer Nennstromstärke von 10A und einer C-Charakteristik. Er ist für den Einsatz in 1-poligen und neutralen Anwendungen konzipiert und erfüllt die Anforderungen der DIN VDE 0641 Teil 11/8.92. Mit einem Ausschaltvermögen von 6 kA bietet er effektiven Schutz gegen Überlast und Kurzschluss. Der Schalter ist für eine Bemessungsbetriebsspannung von 230 V bei 50/60 Hz geeignet und verfügt über eine Schutzart von IP20. Die Montage erfolgt einfach über Schraubtechnik, und Zusatzeinrichtungen können nachträglich angebaut werden. Mit einer kompakten Bauweise von 70 mm Tiefe und 83 mm Höhe ist der Schalter ideal für den Einsatz in modernen Elektroinstallationen. Vertrauen Sie auf die Qualität und Zuverlässigkeit von HAGER für Ihre elektrischen Anwendungen.

Produktinfos

Anzahl der abgesicherten Pole: 1
Polanzahl: 2
Polart: 1P+N
Auslösercharakteristik: C
Ausschaltvermögen Icn AC: 6 kA
Bemessungsbetriebsspannung Ue: 230 V
Frequenz: 50/60 Hz
Versorgungsspannungsart: AC
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom: 10 A
Schutzart (IP): IP20
Breite (Modul): 2 TE
Tiefe: 70 mm
Höhe: 83 mm
Drehmoment: 2,8 Nm
Anschlussart: Schraubtechnik
Zusatzeinrichtungen möglich: Ja
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 10 A
Polzahl (gesamt): 2|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
