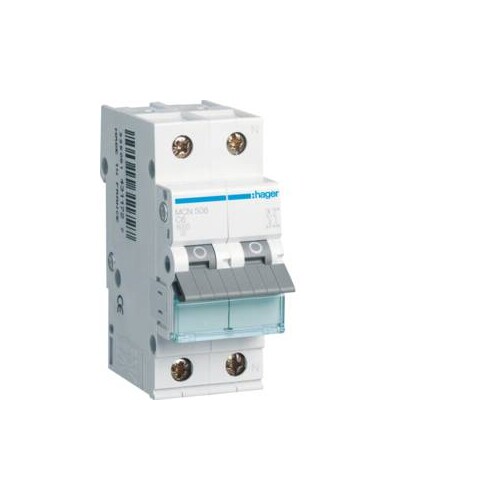

MCN506 HAGER Leitungsschutzschalter 6A 1-pol.+N 6KA 2TE

20260457
2275113
6 Stk
3250614311727
FR
8536201090
Leitungsschutzschalter 1P+N 6kA C-Charakteristik 6A 2 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER Leitungsschutzschalter MCN506 ist ein zuverlässiger 1-poliger und Neutralleiter (1P+N) Schalter mit einer C-Charakteristik und einem Nennstrom von 6A. Mit einem Ausschaltvermögen von 6 kA gemäß IEC 60898-1 bietet er effektiven Schutz gegen Überlast und Kurzschluss. Der Schalter ist nach DIN VDE 0641 Teil 11/8.92 gefertigt und verfügt über eine Schutzart IP20, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Mit einer Breite von 35 mm und einer Höhe von 83 mm ist er platzsparend und kann einfach in bestehende Systeme integriert werden. Der MCN506 ist zudem für den nachträglichen Anbau von Zusatzeinrichtungen geeignet und bietet eine einfache Beschriftungsmöglichkeit direkt am Gerät.

Produktinfos

Architektur: 1P+N
Anzahl der abgesicherten Pole: 1
Polanzahl: 2
Auslösercharakteristik: C
Ausschaltvermögen Icn AC: 6 kA
Bemessungsbetriebsspannung Ue: 230 V
Frequenz: 50/60 Hz
Versorgungsspannungsart: AC
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom: 6 A
Schutzart (IP): IP20
Tiefe: 70 mm
Höhe: 83 mm
Breite: 35 mm
Drehmoment: 2,8 Nm
Anschlussart: Schraubtechnik
Zusatzeinrichtungen möglich: Ja
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 6 A
Polzahl (gesamt): 2|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
