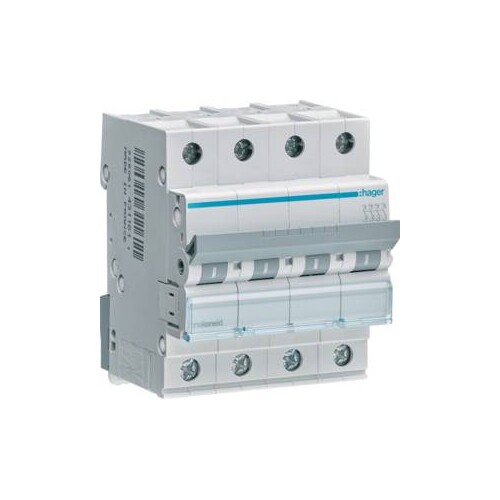

MCN416 HAGER LS-Schalter 4pol. 6kA C-16A 4M

20637806
2275101
3 Stk
3250614311604
FR
8536201090
Leitungsschutzschalter 4 polig 6kA C-Charakteristik 16A 4 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER MCN416 Leitungsschutzschalter ist ein hochqualitativer 4-poliger Schalter mit einer Nennstromstärke von 16 A und einer Ausschaltvermögen von 6 kA. Er erfüllt die Normen nach DIN EN 60898-1 und bietet sowohl einen zeitverzögerten thermischen Auslöser für Überlastschutz als auch einen elektromagnetischen Auslöser für Kurzschlussschutz. Mit einer Bemessungsbetriebsspannung von 230/400 V und einer Isolationsspannung von 500 V ist dieser Schalter ideal für den Einsatz in verschiedenen elektrischen Systemen. Die Schutzart IP20 gewährleistet einen sicheren Betrieb, während die Schraubtechnik und das geringe Drehmoment von 2,8 Nm eine einfache Installation ermöglichen. Der MCN416 ist zudem für den nachträglichen Anbau von Zusatzeinrichtungen geeignet und bietet eine hohe Lebensdauer für elektrische und mechanische Schaltspiele.

Produktinfos

Anzahl Module: 4
Bemessungsbetriebsspannung Ue: 230/400 V
Nennstrom: 16 A
Auslösercharakteristik: C
Ausschaltvermögen Icn AC: 6 kA
Polanzahl: 4 P
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Frequenz: 50/60 Hz
Anschlussart: Schraubtechnik
Drehmoment: 2,8 Nm
Gesamtverlustleistung unter Nennstrom: 10,8 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 16 A
Polzahl (gesamt): 4|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 4|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
