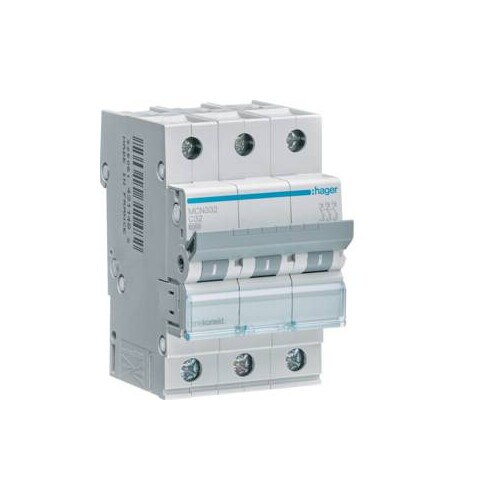

MCN332 HAGER 32/3/C LEITUNGSSCHUTZSCH. 6KA

02078057
2275089
4 Stk
3250614311482
FR
8536201090
Leitungsschutzschalter 3 polig 6kA C-Charakteristik 32A 3 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER Leitungsschutzschalter MCN332 ist ein zuverlässiger 3-poliger Schutzschalter mit einer Nennstromstärke von 32 A und einer C-Charakteristik, ideal für den Einsatz in verschiedenen elektrischen Installationen. Mit einem hohen Ausschaltvermögen von 6 kA nach IEC 60898-1 bietet er effektiven Schutz gegen Überlast und Kurzschluss. Die Bauform mit 3 Modulen ermöglicht eine einfache Integration in modulare Systeme. Der Schalter ist für eine Bemessungsbetriebsspannung von 230 / 400 V ausgelegt und kann bei Frequenzen von 50 und 60 Hz betrieben werden. Mit einer Isolationsspannung von 500 V und einer Stoßspannungsfestigkeit von 4000 V ist er für anspruchsvolle Anwendungen geeignet. Die Schutzart IP20 sorgt für Sicherheit in geschützten Umgebungen, und die Betriebstemperatur reicht von -25 bis 70 °C. Der MCN332 ist eine ausgezeichnete Wahl für zuverlässigen Leitungsschutz in Wohn- und Gewerbeinstallationen.

Produktinfos

Anzahl der gesicherten Pole: 3
Polzahl: 3 P
Auslösercharakteristik: C
Anzahl Module: 3
Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
Bemessungsbetriebsspannung Ue: 230 / 400 V
Versorgungsspannungsart: AC
Frequenz: 50/60 Hz
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom: 32 A
Ausschaltvermögen Ics AC nach IEC 60898-1: 6 kA
Einstellung des thermischen Auslösers in AC: 1.13 / 1.45 In
Magnetischer Einstellstrom: 5 / 10 In
Abmessungen (Tiefe): 70 mm
Abmessungen (Höhe): 83 mm
Abmessungen (Breite): 52.5 mm
Schutzart (IP): IP20
Betriebstemperatur: -25…70 °C
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 32 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
