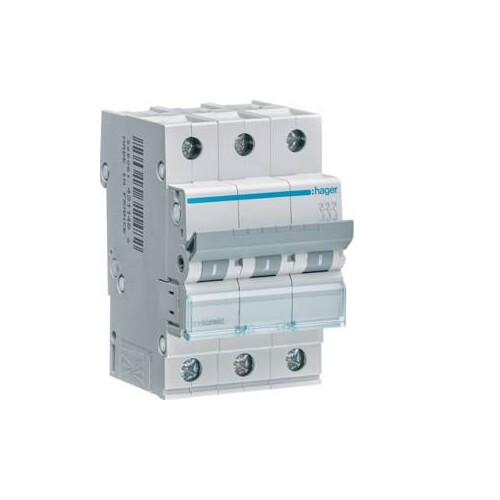

MCN325 HAGER 25/3/C LEITUNGSSCHUTZSCH. 6KA

02078050
2275088
4 Stk
3250614311475
FR
8536201090
Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A 3 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der Hager MCN325 Leitungsschutzschalter ist ein zuverlässiges 3-poliges Gerät mit einer Nennstromstärke von 25 A und einer hohen Ausschaltvermögen von 10 kA bei 400 V AC. Mit einer C-Charakteristik ist er ideal für Anwendungen mit hohen Einschaltströmen. Der Schalter ist für den Betrieb bei Temperaturen von -25 bis 70 °C geeignet und bietet eine Schutzart von IP20. Mit einer Breite von 52,5 mm und einer Höhe von 83 mm passt er in einen Standard-Hutschieneneinbau. Der Anschluss erfolgt über Schraubklemmen, die für massive Leiter bis 35 mm² und für flexible Leiter bis 25 mm² geeignet sind. Der MCN325 ist nach DIN EN 60898-1 zertifiziert und ermöglicht eine einfache Installation sowie die Möglichkeit, Zusatzeinrichtungen nachträglich anzubauen.

Produktinfos

Nennstrom: 25 A
Ausschaltvermögen Icu: 10 kA bei 400 V AC
Nennstrom bei 30°C: 25 A
Polzahl: 3
Auslösecharakteristik: C
Anzahl Module: 3
Betriebsspannung Ue: 230 - 400 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt (massiv): 1 - 35 mm²
Anschlussquerschnitt (flexibel): 1 - 25 mm²
Nennmoment obere Klemme: 2,80 Nm
Nennmoment untere Klemme: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 bis 70 °C
Gesamtverlustleistung: 10,10 W
Höhe: 83 mm
Breite: 52,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 25 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
