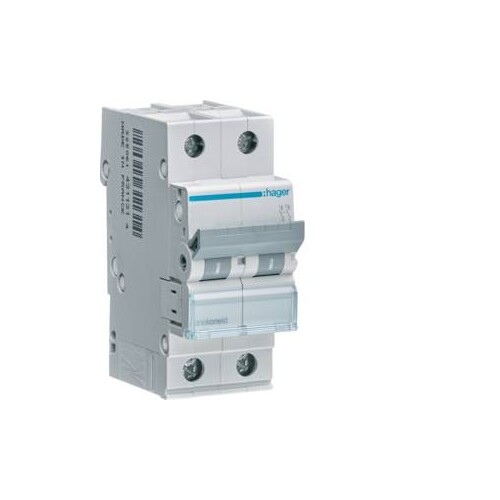

MCN204 HAGER LS-Schalter 2polig 6kA C-4A 2M

20779178
2275067
6 Stk
3250614311260
FR
8536201090
Leitungsschutzschalter 2 polig 6kA C-Charakteristik 4A 2 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER MCN204 Leitungsschutzschalter ist ein zuverlässiger 2-poliger Schalter mit einer Nennstromstärke von 4 A und einem Ausschaltvermögen von bis zu 10 kA bei 400 V AC. Mit der C-Charakteristik eignet er sich hervorragend für Anwendungen mit hohen Einschaltströmen. Der Schalter ist für den Einsatz in modularen Geräten konzipiert und nimmt 2 Module ein. Er ist für einen Temperaturbereich von -25 bis 70 °C geeignet und bietet eine Schutzart von IP20. Die Montage ist einfach, da der Schalter über Schraubanschlüsse verfügt, die sowohl für massive als auch für flexible Leiter geeignet sind. Mit einer Gesamtverlustleistung von nur 3,80 W ist dieser Schalter eine energieeffiziente Lösung für Ihre elektrischen Installationen.

Produktinfos

Nennstrom: 4 A
Ausschaltvermögen Icu bei 400 V AC: 10 kA
Polzahl: 2
Auslösecharakteristik: C
Anzahl Module: 2
Bemessungsbetriebsspannung Ue: 400 V
Frequenz: 50-60 Hz
Anschlussquerschnitt massiv: 1-35 mm²
Anschlussquerschnitt flexibel: 1-25 mm²
Schutzart (IP): IP20
Betriebstemperatur: -25 bis 70 °C
Gesamtverlustleistung unter Nennstrom: 3,80 W
Höhe: 83 mm
Breite: 35 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl (gesamt): 2|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 2|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
