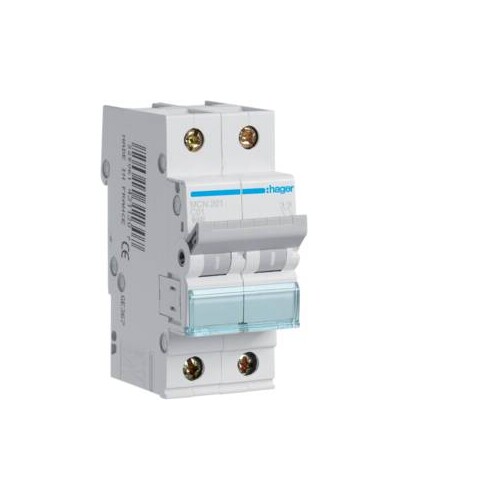

MCN201 HAGER LS-Schalter 2polig 6kA C-1A 2M

20779157
2275064
6 Stk
3250614311239
FR
8536201090
Leitungsschutzschalter 2 polig 6kA C-Charakteristik 1A 2 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER Leitungsschutzschalter MCN201 ist ein zuverlässiger 2-poliger Schalter mit einer Nennstromstärke von 1 A und einer Ausschaltvermögen von 6 kA. Er erfüllt die Anforderungen der DIN EN 60898-1 (VDE 0641-11) und ist mit einem zeitverzögerten thermischen Auslöser für Überlastschutz sowie einem elektromagnetischen Auslöser für Kurzschlussschutz ausgestattet. Mit einer Breite von 2 Modulen ist er ideal für die Installation in Schaltschränken und bietet eine einfache Montage durch die Hutschienenschnellbefestigung. Der Schalter ist für den Einsatz in AC-Anwendungen mit einer Bemessungsbetriebsspannung von 400 V und einer Frequenz von 50/60 Hz konzipiert. Zusatzeinrichtungen können nachträglich angebaut werden, was die Flexibilität erhöht. Die Schutzart IP20 sorgt für einen sicheren Betrieb in geschützten Umgebungen.

Produktinfos

Polart: 2 P
Auslösercharakteristik: C
Nennstrom: 1 A
Ausschaltvermögen Icn AC: 6 kA
Anzahl Module: 2
Polanzahl: 2 P
Bemessungsbetriebsspannung Ue: 400 V
Frequenz: 50/60 Hz
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt Eingangs (massiv): 1 / 35 mm²
Anschlussquerschnitt Eingangs (flexibel): 1 / 25 mm²
Drehmoment: 2,8 Nm
Gesamtverlustleistung unter Nennstrom: 2,8 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Nennstrom bei 45°C: 0,9 A
Nennstrom bei 50°C: 0,9 A
Nennstrom bei 55°C: 0,8 A
Nennstrom bei 60°C: 0,8 A
Nennstrom bei 65°C: 0,8 A
Nennstrom bei 70°C: 0,7 A
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 1 A
Polzahl (gesamt): 2|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 2|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
