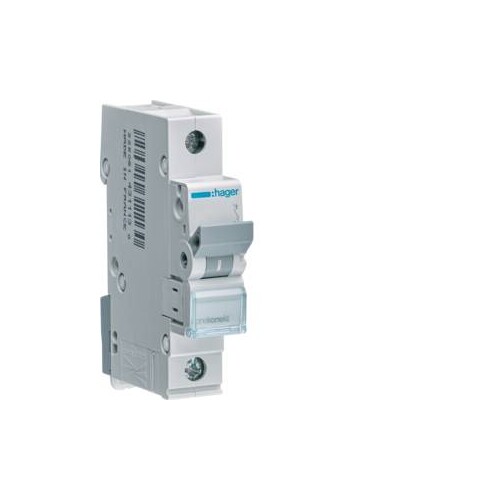

MCN132 HAGER 32/1/C LEITUNGSSCHUTZSCH. 6KA

02078022
2275059
12 Stk
3250614311185
FR
8536201090
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 32A 1 Modul. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser fÃŒr Überlastschutz und elektromagnetischer Auslöser fÃŒr Kurzschlussschutz. Geeignet zum nachtrÀglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am GerÀt und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MCN132 HAGER Leitungsschutzschalter ist ein einpoliger Schalter mit einer Nennstromstärke von 32 A und einem Ausschaltvermögen von 6 kA bei 230 V AC. Er verfügt über eine C-Charakteristik, die eine zeitverzögerte thermische Auslösung für Überlastschutz und einen elektromagnetischen Auslöser für Kurzschlussschutz bietet. Der Schalter ist für den Betrieb in einem Temperaturbereich von -25 °C bis 70 °C geeignet und hat eine Schutzart von IP20. Mit einer Breite von 17,5 mm und einer Höhe von 83 mm ist er kompakt und platzsparend. Der Anschluss erfolgt über Schraubklemmen, die für massive und flexible Leiter geeignet sind. Dieser Leitungsschutzschalter ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen, um elektrische Leitungen vor Überlastung und Kurzschluss zu schützen.

Produktinfos

Nennstrom: 32 A
Ausschaltvermögen Icn bei 230 V AC: 6 kA
Nennstrom bei -15°C: 40,2 A
Nennstrom bei -10°C: 39,6 A
Nennstrom bei -5°C: 38,5 A
Nennstrom bei 0°C: 37,7 A
Nennstrom bei 5°C: 36,9 A
Nennstrom bei 10°C: 36,1 A
Nennstrom bei 15°C: 35,2 A
Nennstrom bei 20°C: 34,4 A
Nennstrom bei 25°C: 33,6 A
Nennstrom bei 30°C: 32 A
Nennstrom bei 35°C: 32 A
Nennstrom bei 40°C: 31,1 A
Nennstrom bei 45°C: 30,3 A
Nennstrom bei 50°C: 30 A
Nennstrom bei 55°C: 28,7 A
Nennstrom bei 60°C: 27,8 A
Nennstrom bei 65°C: 27 A
Nennstrom bei 70°C: 26,2 A
Polart: 1P
Auslöseeigenschaft: C-Charakteristik
Anzahl Module: 1
Nennbetriebsspannung Ue: 230 - 400 V
Versorgungsart: AC
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Nennmoment obere Klemme: 2,80 Nm
Nennmoment untere Klemme: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 4,40 W
Höhe: 83 mm
Breite: 17,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 32 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
