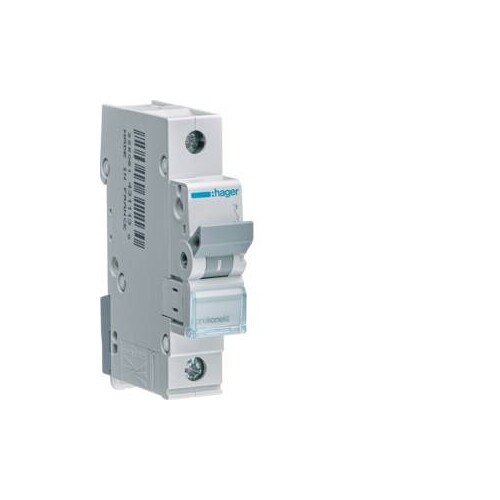

MCN104 HAGER LS-Schalter 1polig 6kA C-4A 1M

20779122
2275052
12 Stk
3250614311116
FR
8536201090
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 4A 1 Modul. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER MCN104 Leitungsschutzschalter ist ein zuverlässiges 1-poliges Gerät mit einer Nennstromstärke von 4A und einem Ausschaltvermögen von 6kA nach IEC60898-1. Mit einer kompakten Bauweise von 83mm Höhe, 17,5mm Breite und 70mm Tiefe ist er für die Montage in einem Modul vorgesehen. Der Schalter bietet eine hohe Betriebssicherheit bei einer Betriebstemperatur von -25 bis 70 °C und ist für den Einsatz in AC-Systemen mit einer Bemessungsbetriebsspannung von 230-400V geeignet. Die Auslösecharakteristik C ermöglicht eine zeitverzögerte Reaktion bei Überlast, was ihn ideal für den Schutz elektrischer Anlagen macht. Zudem ist der Schalter mit einer Schutzart von IP20 ausgestattet, was ihn für den Einsatz in geschützten Umgebungen qualifiziert. Der MCN104 ist einfach zu installieren und bietet eine hohe Flexibilität bei der Anwendung.

Produktinfos

Nennstrom: 4 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 6 kA
Nennstrom bei -15°C: 5 A
Nennstrom bei -10°C: 4,9 A
Nennstrom bei -5°C: 4,8 A
Nennstrom bei 0°C: 4,7 A
Nennstrom bei 5°C: 4,6 A
Nennstrom bei 10°C: 4,5 A
Nennstrom bei 15°C: 4,4 A
Nennstrom bei 20°C: 4,2 A
Nennstrom bei 25°C: 4,1 A
Nennstrom bei 30°C: 4 A
Nennstrom bei 35°C: 3,9 A
Nennstrom bei 40°C: 3,8 A
Nennstrom bei 45°C: 3,6 A
Nennstrom bei 50°C: 3,5 A
Nennstrom bei 55°C: 3,3 A
Nennstrom bei 60°C: 3,2 A
Nennstrom bei 65°C: 3 A
Nennstrom bei 70°C: 2,9 A
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Nennbetriebsspannung Ue: 230 - 400 V
Versorgungsspannungsart: AC
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Nennmoment obere Klemme: 2,80 - 2,80 Nm
Nennmoment untere Klemme: 2,80 - 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 1,90 W
Höhe: 83 mm
Breite: 17,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
