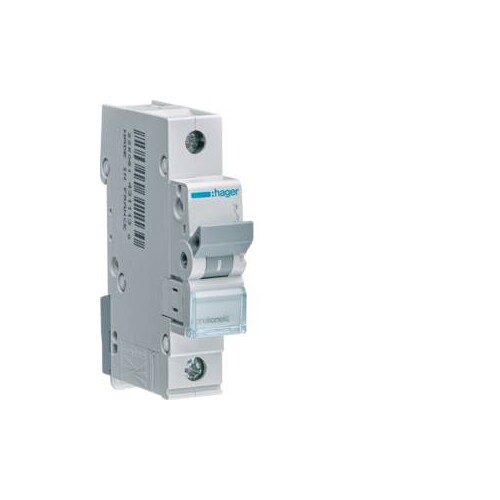

MCN102 HAGER LS-Schalter 1polig 6kA C-2A 1M

20779108
2275050
12 Stk
3250614311093
FR
8536201090
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 2A 1 Modul. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER MCN102 Leitungsschutzschalter ist ein einpoliger Schalter mit einer Nennstromstärke von 2 A und einer hohen Ausschaltvermögen von 6 kA, gemäß IEC60898-1. Er ist für den Einsatz in AC-Netzen mit einer Bemessungsspannung von 230 bis 400 V geeignet und bietet Schutz vor Überlast und Kurzschluss. Die thermische Auslösung erfolgt zeitverzögert, während die elektromagnetische Auslösung für den Kurzschlussschutz sorgt. Mit einer kompakten Bauform von 83 mm Höhe, 17,5 mm Breite und 70 mm Tiefe ist der Schalter in einem Modul untergebracht und bietet eine einfache Installation. Die Schutzart IP20 gewährleistet den Einsatz in geschützten Umgebungen, während die Betriebstemperatur von -25 bis 70 °C eine hohe Flexibilität in verschiedenen Anwendungen ermöglicht. Der MCN102 ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen, wo Zuverlässigkeit und Sicherheit erforderlich sind.

Produktinfos

Nennstrom: 2 A
Ausschaltvermögen Icn bei 230 V AC: 6 kA
Nennstrom bei -15°C: 2,6 A
Nennstrom bei -10°C: 2,5 A
Nennstrom bei -5°C: 2,5 A
Nennstrom bei 0°C: 2,4 A
Nennstrom bei 5°C: 2,3 A
Nennstrom bei 10°C: 2,3 A
Nennstrom bei 15°C: 2,2 A
Nennstrom bei 20°C: 2,1 A
Nennstrom bei 25°C: 2,1 A
Nennstrom bei 30°C: 2 A
Nennstrom bei 35°C: 1,9 A
Nennstrom bei 40°C: 1,9 A
Nennstrom bei 45°C: 1,8 A
Nennstrom bei 50°C: 1,7 A
Nennstrom bei 55°C: 1,6 A
Nennstrom bei 60°C: 1,5 A
Nennstrom bei 65°C: 1,4 A
Nennstrom bei 70°C: 1,3 A
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Nennbetriebsspannung Ue: 230 - 400 V
Versorgungsspannungsart: AC
Drehmoment obere Klemme: 2,80 - 2,80 Nm
Drehmoment untere Klemme: 2,80 - 2,80 Nm
Frequenz: 50 - 60 Hz
Anschlussquerschnitt (massiv): 1 - 35 mm²
Anschlussquerschnitt (flexibel): 1 - 25 mm²
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 1,30 W
Höhe: 83 mm
Breite: 17,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 2 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
