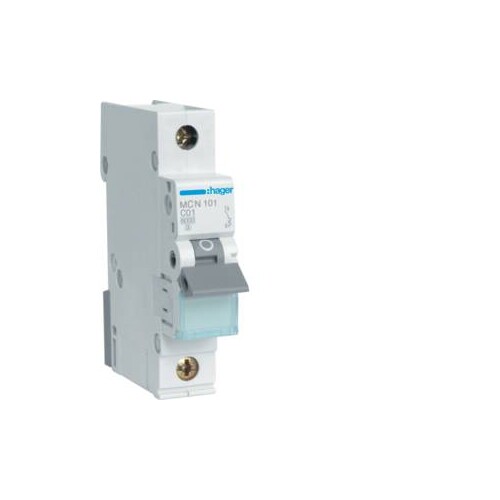

MCN101 HAGER LS-Schalter 1polig 6kA C-1A 1M

20779101
2275049
12 Stk
3250614311086
FR
8536201090
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 1A 1 Modul. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MCN101 HAGER Leitungsschutzschalter ist ein zuverlässiges 1-poliges Gerät mit einer Nennstromstärke von 1 A und einer hohen Ausschaltfähigkeit von 6 kA, geeignet für den Einsatz in 230 V AC Anwendungen. Mit einer C-Charakteristik bietet dieser Schalter Schutz gegen Überlast und Kurzschluss. Er ist für Temperaturen von -25 °C bis 70 °C ausgelegt und hat eine Schutzart von IP20, was ihn ideal für den Innenbereich macht. Der Schalter ist modular und benötigt nur 1 Modul Platz. Die Anschlussklemmen sind für massive und flexible Leiter geeignet, wobei die maximalen Querschnitte 35 mm² für massive und 25 mm² für flexible Leiter betragen. Mit einem Gesamtverlust von nur 0,10 W unter Nennstrom ist der MCN101 eine energieeffiziente Wahl für Ihre elektrischen Installationen.

Produktinfos

Nennstrom: 1 A
Ausschaltvermögen Icn bei 230 V AC: 6 kA
Nennstrom bei -15°C: 1,3 A
Nennstrom bei -10°C: 1,3 A
Nennstrom bei -5°C: 1,3 A
Nennstrom bei 0°C: 1,2 A
Nennstrom bei 5°C: 1,2 A
Nennstrom bei 10°C: 1,2 A
Nennstrom bei 15°C: 1,1 A
Nennstrom bei 20°C: 1,1 A
Nennstrom bei 25°C: 1,1 A
Nennstrom bei 30°C: 1 A
Nennstrom bei 35°C: 1 A
Nennstrom bei 40°C: 0,9 A
Nennstrom bei 45°C: 0,9 A
Nennstrom bei 50°C: 0,9 A
Nennstrom bei 55°C: 0,8 A
Nennstrom bei 60°C: 0,8 A
Nennstrom bei 65°C: 0,8 A
Nennstrom bei 70°C: 0,7 A
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Nennbetriebsspannung Ue: 230 - 400 V
Versorgungsspannungsart: AC
Drehmoment obere Klemme: 2,80 Nm
Drehmoment untere Klemme: 2,80 Nm
Frequenz: 50 - 60 Hz
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 0,10 W
Höhe: 83 mm
Breite: 17,5 mm
Tiefe: 70 mm
