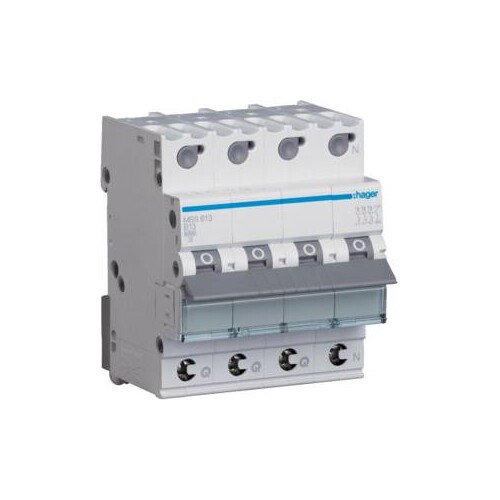

MBS613 HAGER Leitungsschutzschalter 13A 3P+N 6kA KL.B QuickConnect 4TE

20659086
3987957
3 Stk
3250614319174
FR
8536301090
Leitungsschutzschalter 3P+N 6kA B-13A Quick Connect 4M. Leitungsschutzschalter mit QuickConnect - Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz nach IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HAGER Leitungsschutzschalter MBS613 ist ein hochqualitativer 3-poliger + Neutralleiter Schalter mit einer Nennstromstärke von 13 A und einem Ausschaltvermögen von 6 kA. Mit einer kompakten Bauweise von 70 mm in der Breite, 83,4 mm in der Höhe und 70 mm in der Tiefe ist er ideal für die Installation in Unterputz-Anwendungen. Der Schalter bietet eine hohe Sicherheit mit der Schutzart IP20 und ist mit QuickConnect-Anschlüssen ausgestattet, die eine einfache und werkzeuglose Montage ermöglichen. Er erfüllt die Normen nach EN 60898-1 und IEC 60947-2 und bietet eine zuverlässige Überlast- und Kurzschlussschutzfunktion. Dieser Leitungsschutzschalter ist die perfekte Wahl für moderne elektrische Installationen und gewährleistet eine lange Lebensdauer mit bis zu 4000 elektrischen Schaltspielen.

Produktinfos

Anzahl der abgesicherten Pole: 3
Polanzahl: 4
Polart: 3P+N
Auslösercharakteristik: B
Mitschaltender Neutralleiter: Ja
Anzahl Module: 4
Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
Bemessungsbetriebsspannung Ue: 230 / 400 V
Versorgungsspannungsart: AC
Frequenz: 50/60 Hz
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom: 13 A
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2: 10 kA
Abmessungen (B x H x T): 70 mm x 83.4 mm x 70 mm
Schutzart (IP): IP20
Maximale Verlustleistung pro Pol: 3.5 W
Gesamtverlustleistung unter Nennstrom: 6.7 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Geeignet für Unterputz: Ja
QuickConnect: Ja
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 13 A
Polzahl (gesamt): 4|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
