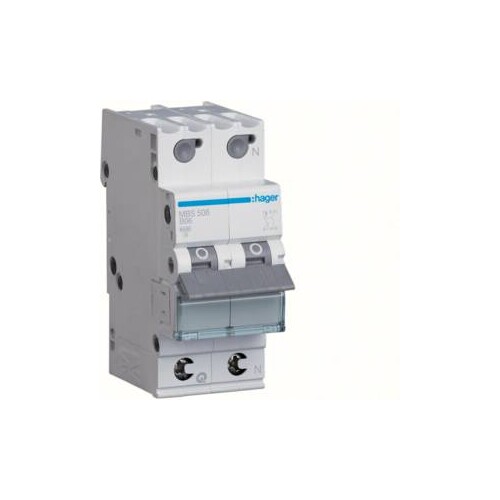

MBS506 HAGER LS-Schalter 1P+N 6kA B-6A QC 2M

20779003
3988112
6 Stk
3250614319006
FR
8536301090
Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 2M. Leitungsschutzschalter mit QuickConnect - Klemme nach OVE EN 60898-1 und DIN VDE 0641 Teil 11/8.92, Berührungsschutz nach IP2x nach DIN VDE 0106 Teil 100 mit OVE und VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen (Montage ohne Werkzeug). QuickConnect Anschlussklemmen zum Anschluss von bis zu 2 Leitern gleichen oder unterschiedlichen Querschnittes pro Abgang, QuickBusbar eingangsseitig zur werkzeuglosen Montage der entsprechenden Phasenschiene. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBS506 HAGER Leitungsschutzschalter ist ein hochqualitativer 1P+N Schalter mit einer Nennstromstärke von 6A und einem Ausschaltvermögen von 6 kA. Mit einer Frequenz von 50/60 Hz und einer Stoßspannungsfestigkeit von 4000 V eignet sich dieser Schalter ideal für verschiedene Anwendungen im Bereich der elektrischen Sicherheit. Der MBS506 ist mit der Auslösercharakteristik B ausgestattet und bietet einen schaltenden Neutralleiter, was zusätzliche Flexibilität bei der Installation ermöglicht. Die Schutzart IP20 gewährleistet, dass der Schalter für den Einsatz in geschützten Umgebungen konzipiert ist. Mit einem kompakten Design von 70 mm Tiefe, 83,4 mm Höhe und 35 mm Breite ist dieser Schalter einfach zu installieren und zu warten. Zusätzliche Einrichtungen können nachgerüstet werden, und der QuickConnect-Anschluss ermöglicht eine schnelle und werkzeuglose Montage.

Produktinfos

Architektur: 1P+N
Anzahl der abgesicherten Pole: 1
Polanzahl: 2
Polart: 1P+N
Mit schaltender Neutralleiter: Ja
Auslösercharakteristik: B
Frequenz: 50/60 Hz
Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
Versorgungsspannungsart: AC
Stoßspannungsfestigkeit: 4000 V
Nennstrom: 6 A
Schutzart (IP): IP20
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 83,4 mm
Breite installiertes Produkt: 35 mm
Zusatzeinrichtungen möglich: Ja
Anschlussart: QuickConnect
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 6 A
Polzahl (gesamt): 2|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
