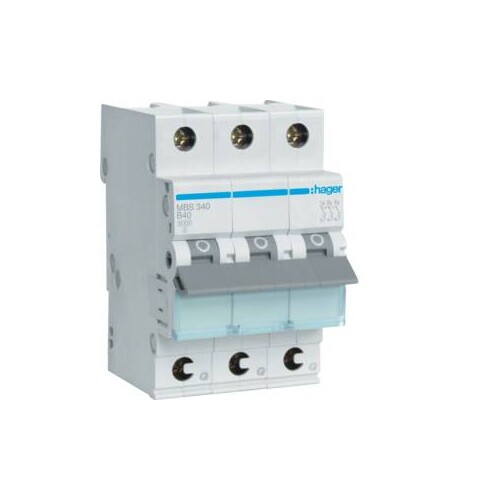

MBS340 HAGER LS-Schalter 3polig 6kA B-40A 3M QC

20778982
2275045
4 Stk
3250614314926
FR
8536303090
Leitungsschutzschalter 3 polig 6kA B-Charakteristik 40A QuickConnect 3 Module. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBS340 Leitungsschutzschalter von HAGER ist ein hochwertiger 3-poliger Schalter mit einer Nennstromstärke von 40 A und einer Ausschaltvermögen von 6 kA. Er bietet eine B-Charakteristik und ist für den Einsatz in AC-Netzen mit einer Bemessungsbetriebsspannung von bis zu 400 V ausgelegt. Der Schalter ist für Temperaturen von -25 °C bis 70 °C geeignet und bietet eine hohe Stoßspannungsfestigkeit von 4000 V. Mit einer kompakten Bauweise (83,4 mm Höhe, 52,5 mm Breite, 70 mm Tiefe) und einer schnellen QuickConnect-Anschlussmöglichkeit ist er einfach zu installieren. Die Schutzart IP20 gewährleistet, dass der Schalter in trockenen Umgebungen sicher betrieben werden kann. Ideal für industrielle Anwendungen, bietet dieser Leitungsschutzschalter zuverlässigen Schutz gegen Überlast und Kurzschluss.

Produktinfos

Nennstrom: 40 A
Ausschaltvermögen Icu (400 V AC): 10 kA
Nennstrom bei -15°C: 48,4 A
Nennstrom bei -10°C: 47,5 A
Nennstrom bei -5°C: 46,6 A
Nennstrom bei 0°C: 45,8 A
Nennstrom bei 5°C: 44,8 A
Nennstrom bei 10°C: 43,9 A
Nennstrom bei 15°C: 43 A
Nennstrom bei 20°C: 42 A
Nennstrom bei 25°C: 41 A
Nennstrom bei 30°C: 40 A
Nennstrom bei 35°C: 38,8 A
Nennstrom bei 40°C: 37,5 A
Nennstrom bei 45°C: 36,2 A
Nennstrom bei 50°C: 34,8 A
Nennstrom bei 55°C: 33,4 A
Nennstrom bei 60°C: 31,9 A
Nennstrom bei 65°C: 30,3 A
Nennstrom bei 70°C: 28,6 A
Polzahl: 3
Auslösecharakteristik: B
Anzahl Module: 3
Ausschaltvermögen Icn (AC): 6 kA
Bemessungsbetriebsspannung Ue: 230 - 400 V
Versorgungsspannungsart: AC
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt (massiver Leiter): 1 - 35 mm²
Anschlussquerschnitt (flexibler Leiter): 1 - 25 mm²
Nominelles Drehmoment: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 16,90 W
Anschlusstyp: QuickConnect
Höhe: 83,40 mm
Breite: 52,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 40 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
