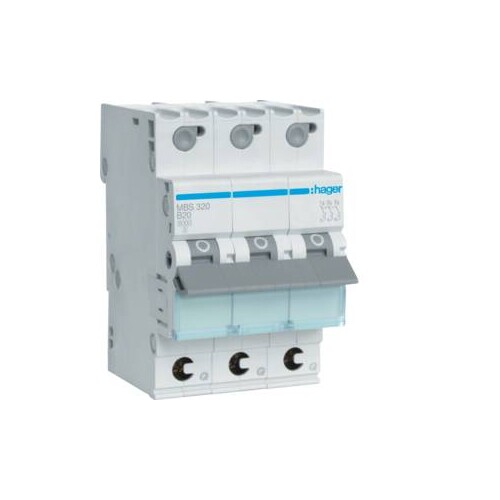

MBS320 HAGER LS-Schalter 3polig 6kA B-20A 3M QC

20778961
2275042
4 Stk
3250614314896
FR
8536303090
Leitungsschutzschalter 3 polig 6kA B-Charakteristik 20A QuickConnect 3 Module. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBS320 HAGER Leitungsschutzschalter ist ein zuverlässiges 3-poliges Gerät mit einer Nennstromstärke von 20 A und einem Ausschaltvermögen von 6 kA. Mit einer B-Charakteristik bietet dieser Schalter einen effektiven Schutz gegen Überlast und Kurzschluss. Die QuickConnect-Anschlüsse ermöglichen eine einfache Installation und Wartung. Der Schalter ist für den Betrieb bei Temperaturen von -25 bis 70 °C geeignet und hat eine Schutzart von IP20, was ihn ideal für den Einsatz in verschiedenen Umgebungen macht. Mit einer Breite von 52,5 mm und einer Höhe von 83,4 mm passt er in Standard-Hutschienensysteme. Der MBS320 ist die perfekte Wahl für Anwendungen, die einen hohen Schutz und eine einfache Handhabung erfordern.

Produktinfos

Nennstrom: 20 A
Ausschaltvermögen Icu: 10 kA bei 400 V AC
Nennstrom bei 0°C: 23,1 A
Nennstrom bei 25°C: 20,5 A
Polart: 3P
Auslösecharakteristik: B
Anzahl Module: 3
Ausschaltvermögen Icn AC: 6 kA
Bemessungsbetriebsspannung Ue: 230 - 400 V
Versorgungsspannungsart: AC
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Nominelles Drehmoment: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 8,90 W
Anschluss-/Steckertyp: QuickConnect
Höhe: 83,40 mm
Breite: 52,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 20 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
