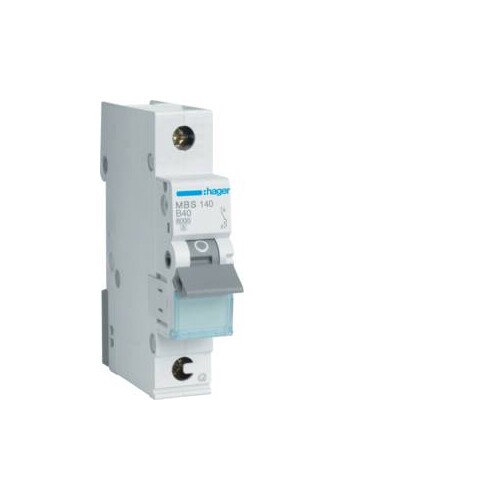

MBS140 HAGER LS-Schalter 1polig 6kA B-40A 1M QC

20778926
2275035
12 Stk
3250614314773
FR
8536303090
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 40A QuickConnect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBS140 HAGER Leitungsschutzschalter ist ein hochleistungsfähiges 1-poliges Gerät mit einer Nennstromstärke von 40 A und einem Ausschaltvermögen von 6 kA. Er erfüllt die Anforderungen der IEC60898-1 und ist ideal für den Einsatz in verschiedenen elektrischen Anwendungen. Mit einer Betriebsspannung von 230 - 400 V und einer Isolationspannung von 500 V bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die kompakte Bauweise mit Abmessungen von 83,40 mm Höhe, 17,50 mm Breite und 70 mm Tiefe ermöglicht eine einfache Installation. Zudem ist der Schalter für Temperaturen von -25 bis 70 °C geeignet und bietet eine Schutzart von IP20. Der QuickConnect-Anschluss sorgt für eine schnelle und sichere Verbindung, während die Möglichkeit zur Montage in einem Modul Platz spart. Vertrauen Sie auf die Qualität von HAGER für Ihre elektrischen Schutzlösungen.

Produktinfos

Nennstrom: 40 A
Ausschaltvermögen Icn: 6 kA
Polzahl: 1P
Auslöseeigenschaft: B-Charakteristik
Betriebsspannung: 230 - 400 V
Isolationspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt (massiv): 1 - 35 mm²
Anschlussquerschnitt (flexibel): 1 - 25 mm²
Nominelles Drehmoment: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 4,80 W
Höhe: 83,40 mm
Breite: 17,50 mm
Tiefe: 70 mm
Anschluss-/Steckertyp: QuickConnect
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 40 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
