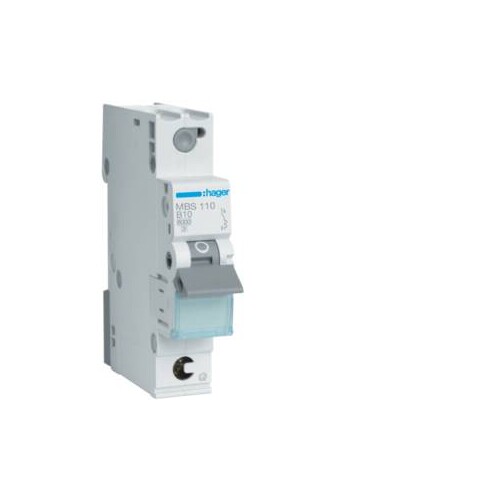

MBS110 HAGER LS-Schalter 1polig 6kA B-10A 1M QC

20713763
2275029
12 Stk
3250614314711
FR
8536301090
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 10A Quick Connect 1 Modul. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBS110 HAGER Leitungsschutzschalter ist ein hochwertiger 1-poliger Schalter mit einer Nennstromstärke von 10 A und einem Ausschaltvermögen von 6 kA. Er zeichnet sich durch seine B-Charakteristik aus und ist für den Einsatz in AC-Netzen mit einer Bemessungsbetriebsspannung von 230 - 400 V konzipiert. Mit einer kompakten Bauform von 83,40 mm Höhe, 17,50 mm Breite und 70 mm Tiefe ist er ideal für die Installation in modularen Geräten. Der Schalter bietet eine hohe Zuverlässigkeit und Sicherheit, mit einer Betriebstemperatur von -25 bis 70 °C und einer Schutzart IP20. Die Quick Connect-Anschlüsse ermöglichen eine einfache und schnelle Installation, während die verschiedenen Nennströme bei unterschiedlichen Temperaturen eine flexible Anwendung gewährleisten. Der MBS110 ist die perfekte Wahl für zuverlässigen Überlast- und Kurzschlussschutz in elektrischen Installationen.

Produktinfos

Nennstrom: 10 A
Ausschaltvermögen Icn bei 230 V AC: 6 kA
Nennstrom bei -15°C: 12,74 A
Nennstrom bei -10°C: 12,47 A
Nennstrom bei -5°C: 12,19 A
Nennstrom bei 0°C: 11,90 A
Nennstrom bei 5°C: 11,60 A
Nennstrom bei 10°C: 11,30 A
Nennstrom bei 15°C: 10,99 A
Nennstrom bei 20°C: 10,67 A
Nennstrom bei 25°C: 10,34 A
Nennstrom bei 30°C: 10 A
Nennstrom bei 35°C: 9,65 A
Nennstrom bei 40°C: 9,28 A
Nennstrom bei 45°C: 8,90 A
Nennstrom bei 50°C: 8,50 A
Nennstrom bei 55°C: 8,08 A
Nennstrom bei 60°C: 7,64 A
Nennstrom bei 65°C: 7,18 A
Nennstrom bei 70°C: 6,68 A
Polart: 1P
Auslösecharakteristik: B
Anzahl Module: 1
Bemessungsbetriebsspannung Ue: 230 - 400 V
Versorgungsspannungsart: AC
Nennmoment obere Klemme: 2,80 - 2,80 Nm
Nennmoment untere Klemme: 2,80 - 2,80 Nm
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Anschlussquerschnitt Ausgang SSK QuickConnect: 1,5 - 4,0 mm²
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 2,75 W
Höhe: 83,40 mm
Breite: 17,50 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20779542
Preisanzeige nur nach Anmeldung
20779486
Preisanzeige nur nach Anmeldung
20778961
Preisanzeige nur nach Anmeldung
20779010
Preisanzeige nur nach Anmeldung
20778954
Preisanzeige nur nach Anmeldung
20778926
Preisanzeige nur nach Anmeldung
20778933
Preisanzeige nur nach Anmeldung
20779003
Preisanzeige nur nach Anmeldung
20778919
Preisanzeige nur nach Anmeldung
20778982
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 10 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
