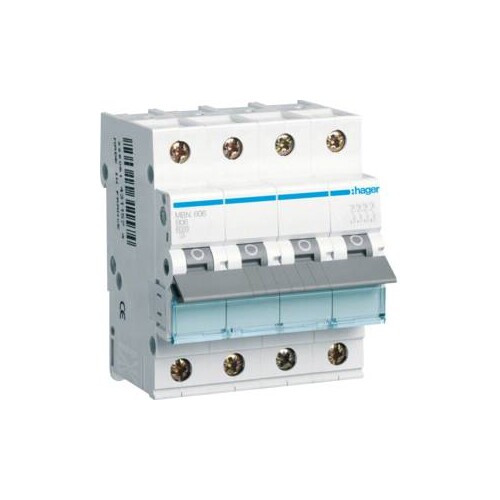

MBN606 HAGER LS-Schalter 3P+N 6kA B-6A 4M

20778856
2275018
3 Stk
3250614310829
FR
8536201090
Leitungsschutzschalter 3P+N 6kA B-Charakteristik 6A 4 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBN606 HAGER Leitungsschutzschalter ist ein zuverlässiger 3-poliger + Neutralleiter (3P+N) Schalter mit einer Nennstromstärke von 6 A und einem Ausschaltvermögen von 6 kA. Dieser Schalter ist nach IEC60947-2 zertifiziert und eignet sich für Anwendungen mit einer Bemessungsbetriebsspannung von bis zu 400 V AC. Mit einer kompakten Bauweise von 83 mm Höhe, 70 mm Breite und 70 mm Tiefe ist er einfach zu installieren. Der MBN606 bietet eine hohe Betriebssicherheit dank seiner B-Charakteristik und ist für Temperaturen von -25 bis 70 °C ausgelegt. Der Schalter ist mit einem flexiblen Anschlussquerschnitt von bis zu 25 mm² und einem massiven Anschlussquerschnitt von bis zu 35 mm² kompatibel. Zudem ist er mit einer Schutzart von IP20 ausgestattet, was ihn ideal für den Einsatz in geschützten Umgebungen macht. Dieser Leitungsschutzschalter ist eine ausgezeichnete Wahl für den Schutz elektrischer Anlagen gegen Überlast und Kurzschluss.

Produktinfos

Nennstrom: 6 A
Ausschaltvermögen Icu: 10 kA bei 400 V AC
Nennstrom bei -15°C: 7,3 A
Nennstrom bei -10°C: 7,1 A
Nennstrom bei -5°C: 7 A
Nennstrom bei 0°C: 6,8 A
Nennstrom bei 5°C: 6,7 A
Nennstrom bei 10°C: 6,6 A
Nennstrom bei 15°C: 6,4 A
Nennstrom bei 20°C: 6,3 A
Nennstrom bei 25°C: 6,1 A
Nennstrom bei 30°C: 6 A
Nennstrom bei 35°C: 5,8 A
Nennstrom bei 40°C: 5,7 A
Nennstrom bei 45°C: 5,5 A
Nennstrom bei 50°C: 5,3 A
Nennstrom bei 55°C: 5,1 A
Nennstrom bei 60°C: 5 A
Nennstrom bei 65°C: 4,8 A
Nennstrom bei 70°C: 4,6 A
Polart: 3P+N
Auslösecharakteristik: B
Anzahl Module: 4
Ausschaltvermögen Icn AC: 6 kA
Nennspannung Ue: 230 - 400 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Nennmoment obere Klemme: 2,80 Nm
Nennmoment untere Klemme: 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung: 3,80 W
Höhe: 83 mm
Breite: 70 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 6 A
Polzahl (gesamt): 4|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
