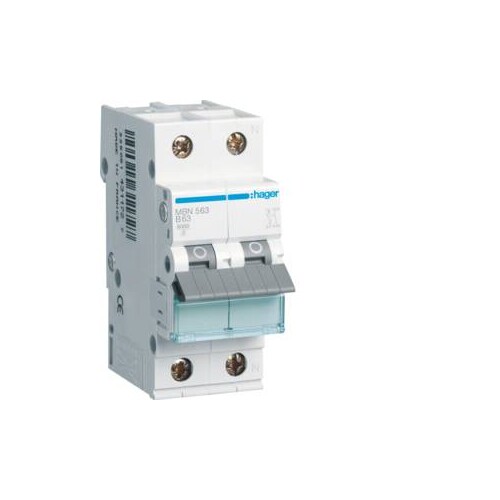

MBN563 HAGER LS-Schalter 1P+N 6kA B-63A 2M

20778849
2275017
6 Stk
3250614310768
FR
8536201090
Leitungsschutzschalter 1P+N 6kA B-Charakteristik 63A 2 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBN563 HAGER Leitungsschutzschalter ist ein zuverlässiges Gerät mit einer Nennstromstärke von 63 A und einem Ausschaltvermögen von 6 kA bei 230 V AC. Er ist mit einer B-Charakteristik ausgestattet und eignet sich für den Einsatz in 1P+N-Systemen mit einer Bauhöhe von 83 mm, einer Breite von 35 mm und einer Tiefe von 70 mm. Der Schalter ist für Temperaturen von -25 °C bis 70 °C geeignet und kann sowohl mit massiven als auch mit flexiblen Leitern installiert werden. Mit zwei Modulen bietet er eine kompakte Lösung für den Schutz von elektrischen Anlagen. Die Schutzart IP20 sorgt dafür, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Er erfüllt die Anforderungen nach IEC60898-1 und ist ideal für Anwendungen in Wohn- und Gewerbeimmobilien.

Produktinfos

Nennstrom: 63 A
Ausschaltvermögen Icn bei 230 V AC: 6 kA
Nennstrom bei -15°C: 80,2 A
Nennstrom bei -10°C: 78,7 A
Nennstrom bei -5°C: 76,6 A
Nennstrom bei 0°C: 74,8 A
Nennstrom bei 5°C: 72,9 A
Nennstrom bei 10°C: 71,1 A
Nennstrom bei 15°C: 69,3 A
Nennstrom bei 20°C: 67,4 A
Nennstrom bei 25°C: 65,6 A
Nennstrom bei 30°C: 63 A
Nennstrom bei 35°C: 62 A
Nennstrom bei 40°C: 60,1 A
Nennstrom bei 45°C: 58,3 A
Nennstrom bei 50°C: 57 A
Nennstrom bei 55°C: 54,7 A
Nennstrom bei 60°C: 52,8 A
Nennstrom bei 65°C: 51 A
Nennstrom bei 70°C: 49,2 A
Polart: 1P+N
Auslösecharakteristik: B
Anzahl Module: 2
Nennbetriebsspannung Ue: 230 V
Versorgungsspannungsart: AC
Frequenz: 50 - 60 Hz
Anschlussquerschnitt bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter: 1 - 25 mm²
Nominelles Drehmoment: 2,80 - 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 11,40 W
Höhe: 83 mm
Breite: 35 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 63 A
Polzahl (gesamt): 2|35
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
