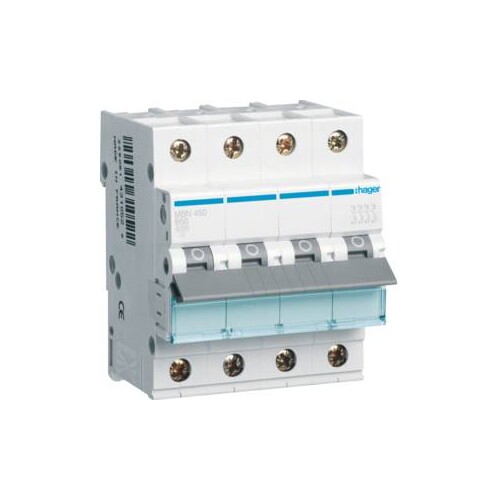

MBN450 HAGER LS-Schalter 4polig 6kA B-50A 4M

20778800
2275006
3 Stk
3250614310607
FR
8536201090
Leitungsschutzschalter 4 polig 6kA B-Charakteristik 50A 4 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBN450 HAGER Leitungsschutzschalter ist ein hochzuverlässiger 4-poliger Schalter mit einer Nennstromstärke von 50 A und einem Ausschaltvermögen von 6 kA, ideal für den Einsatz in elektrischen Verteilungen. Mit einer breiten Nennspannung von 230 bis 400 V und einer Frequenz von 50 bis 60 Hz ist dieser Schalter vielseitig einsetzbar. Die Auslösecharakteristik B sorgt für einen sicheren Überlastschutz, während die kompakte Bauweise mit einer Breite von 70 mm und einer Höhe von 83 mm eine einfache Installation ermöglicht. Der Schalter ist für den Betrieb in einem Temperaturbereich von -25 bis 70 °C ausgelegt und bietet eine Schutzart von IP20, was ihn für verschiedene Anwendungen in Innenräumen geeignet macht. Mit der Möglichkeit, Zusatzeinrichtungen nachzurüsten, ist der MBN450 eine flexible Lösung für moderne elektrische Systeme.

Produktinfos

Nennstrom: 50 A
Ausschaltvermögen Icu bei 400 V AC: 10 kA
Nennstrom bei -15°C: 61,4 A
Nennstrom bei -10°C: 60,2 A
Nennstrom bei -5°C: 59,1 A
Nennstrom bei 0°C: 57,9 A
Nennstrom bei 5°C: 56,6 A
Nennstrom bei 10°C: 55,4 A
Nennstrom bei 15°C: 54,1 A
Nennstrom bei 20°C: 52,8 A
Nennstrom bei 25°C: 51,4 A
Nennstrom bei 30°C: 50 A
Nennstrom bei 35°C: 48,5 A
Nennstrom bei 40°C: 47 A
Nennstrom bei 45°C: 45,4 A
Nennstrom bei 50°C: 43,7 A
Nennstrom bei 55°C: 42 A
Nennstrom bei 60°C: 40,2 A
Nennstrom bei 65°C: 38,3 A
Nennstrom bei 70°C: 36,3 A
Polart: 4P
Auslösecharakteristik: B
Anzahl Module: 4
Ausschaltvermögen Icn AC nach IEC60898-1: 6 kA
Nennspannung Ue: 230 - 400 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter: 1 - 25 mm²
Nennmoment obere Klemme: 2,80 - 2,80 Nm
Nennmoment untere Klemme: 2,80 - 2,80 Nm
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Gesamtverlustleistung unter Nennstrom: 19,80 W
Höhe: 83 mm
Breite: 70 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 50 A
Polzahl (gesamt): 4|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 4|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
