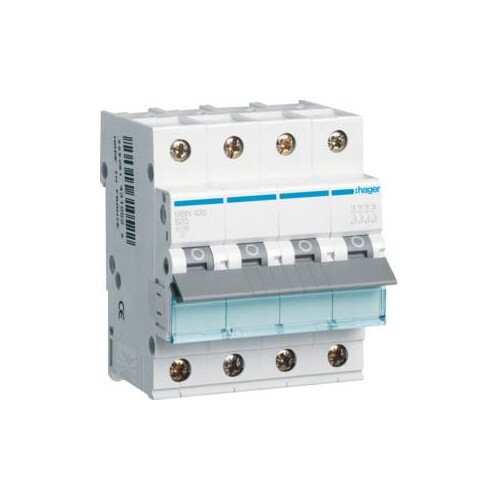

MBN420 HAGER LS-Schalter 4polig 6kA B-20A 4M

20778772
2275002
3 Stk
3250614310560
FR
8536201090
Leitungsschutzschalter 4 polig 6kA B-Charakteristik 20A 4 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBN420 HAGER Leitungsschutzschalter ist ein hochqualitativer 4-poliger Schalter mit einer Nennstromstärke von 20 A und einem Ausschaltvermögen von 10 kA bei 400 V AC. Er ist nach der B-Charakteristik ausgelegt und eignet sich ideal für Anwendungen, die einen zuverlässigen Überlast- und Kurzschlussschutz erfordern. Mit einer kompakten Bauform von 83 mm Höhe, 70 mm Breite und 70 mm Tiefe ist dieser Schalter für die Montage in modularen Geräten konzipiert. Die Schutzart IP20 gewährleistet, dass der Schalter in geschützten Umgebungen eingesetzt werden kann, während die Betriebstemperatur von -25 bis 70 °C eine hohe Flexibilität in verschiedenen Klimabedingungen bietet. Der MBN420 ist zudem für den Anschluss von flexiblen und massiven Leitern geeignet und unterstützt eine einfache Installation mit einem Drehmoment von 2,80 Nm.

Produktinfos

Nennstrom: 20 A
Ausschaltvermögen Icu: 10 kA bei 400 V AC
Polzahl: 4 P
Auslösecharakteristik: B
Anzahl Module: 4
Betriebsspannung: 230 - 400 V
Frequenz: 50 - 60 Hz
Anschlussquerschnitt massiv: 1 - 35 mm²
Anschlussquerschnitt flexibel: 1 - 25 mm²
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Höhe: 83 mm
Breite: 70 mm
Tiefe: 70 mm
Gesamtverlustleistung: 11,70 W
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 20 A
Polzahl (gesamt): 4|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 4|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
