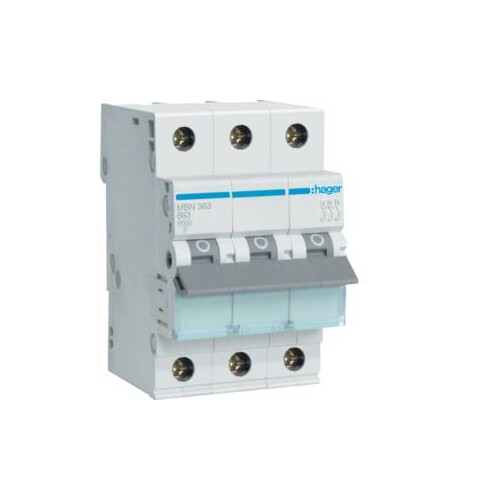

MBN363 HAGER LS-Schalter 3polig 6kA B-63A 3M

20778737
1275397
4 Stk
3250614310461
FR
8536201090
Leitungsschutzschalter 3 polig 6kA B-Charakteristik 63A 3 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBN363 HAGER LS-Schalter ist ein hochqualitativer Leitungsschutzschalter mit 3 Polen und einer Bemessungsstromstärke von 63A. Er bietet einen Kurzschlussschutz mit einer Bemessungs-Kurzschluss-Breaking-Kapazität von 6kA gemäß IEC 60898-1. Dieser Schalter ist für den Betrieb bei einer Spannung von 230/400V und einer Frequenz von 50/60 Hz ausgelegt. Mit einer Schutzart von IP20 ist er ideal für den Einsatz in geschützten Umgebungen. Der MBN363 ist für eine Betriebstemperatur von -25 bis 70 °C geeignet und kann bis zu 20.000 mechanische Betätigungen standhalten. Dank seiner kompakten Abmessungen von 83 mm Höhe, 52,5 mm Breite und 70 mm Tiefe ist er einfach zu installieren und in verschiedenen Anwendungen anpassbar.

Produktinfos

Anzahl der geschützten Pole: 3
Anzahl der Module: 3
Bemessungsstrom: 63 A
Rated short circuit breaking capacity Icn: 6 kA
Betriebsspannung Ue: 230 / 400 V
Frequenz: 50 / 60 Hz
Schutzart (IP): IP20
Betriebstemperatur: -25…70 °C
Höhe des installierten Produkts: 83 mm
Breite des installierten Produkts: 52,5 mm
Tiefe des installierten Produkts: 70 mm
Anzahl der mechanischen Betätigungen: 20000
Anzahl der elektrischen Zyklen: 4000
Schraubanschluss: Ja
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 63 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
