MBN332 Hager LS-Schalter 3P, B-32A 6kA

20180258
1275394
1 Stk
3250614310430
FR
8536201090

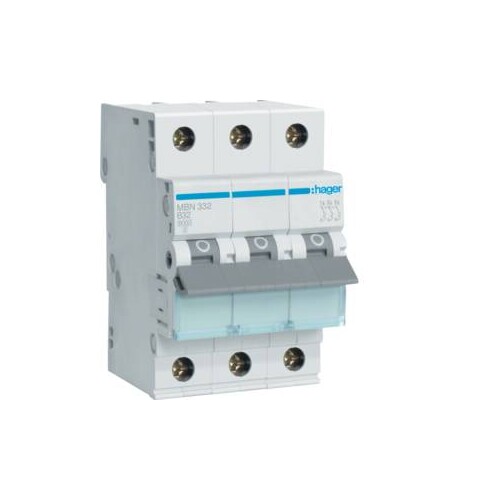

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 32A 3 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der Hager Leitungsschutzschalter MBN332 ist ein hochqualitativer 3-poliger Schalter mit einer Nennstromstärke von 32 A und einem Ausschaltvermögen von 6 kA. Er erfüllt die Anforderungen der IEC60947-2 und bietet zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter ist für eine Betriebsspannung von 230 bis 400 V AC ausgelegt und funktioniert bei Temperaturen von -25 bis 70 °C. Mit einer kompakten Baugröße von 83 mm Höhe, 52,5 mm Breite und 70 mm Tiefe ist er ideal für den Einsatz in verschiedenen elektrischen Installationen. Die IP20 Schutzart macht ihn geeignet für den Einsatz in geschützten Umgebungen. Dieser Leitungsschutzschalter ist zudem für den nachträglichen Anbau von Zusatzeinrichtungen geeignet und bietet eine einfache Montage auf Hutschienen.

Produktinfos

Nennstrom: 32 A
Ausschaltvermögen Icu: 10 kA bei 400 V AC
Nennstrom bei -15°C: 38,6 A
Nennstrom bei 0°C: 36,5 A
Nennstrom bei 25°C: 32,8 A
Polart: 3P
Auslöseeigenschaft: B
Anzahl Module: 3
Ausschaltvermögen Icn: 6 kA nach IEC60898-1
Bemessungsbetriebsspannung: 230 - 400 V
Versorgungsart: AC
Anschlussquerschnitt (massiv): 1 - 35 mm²
Anschlussquerschnitt (flexibel): 1 - 25 mm²
Schutzart (IP): IP20
Betriebstemperatur: -25 - 70 °C
Höhe: 83 mm
Breite: 52,5 mm
Tiefe: 70 mm
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 32 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
