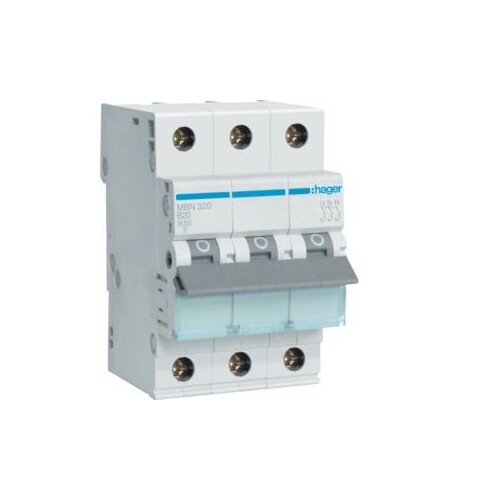

MBN320 HAGER LS-Schalter 3polig 6kA B-20A 3M

20778709
1275392
4 Stk
3250614310416
FR
8536201090
Leitungsschutzschalter 3 polig 6kA B-Charakteristik 20A 3 Module. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBN320 HAGER Leitungsschutzschalter ist ein zuverlässiger 3-poliger Schalter mit einer Auslösercharakteristik B und einem Nennstrom von 20A. Er bietet ein Ausschaltvermögen von 6 kA und ist für Betriebsspannungen von 230/400 V geeignet. Mit einer kompakten Bauweise von 52,5 mm Breite, 83 mm Höhe und 70 mm Tiefe ist er ideal für die Installation in verschiedenen Anwendungen. Der Schalter ist nach DIN VDE 0641 Teil 11/8.92 und IEC 60898-1 zertifiziert und bietet Schutzart IP20. Er ist mit einem zeitverzögerten thermischen Auslöser für Überlastschutz und einem elektromagnetischen Auslöser für Kurzschlussschutz ausgestattet. Zudem ermöglicht der MBN320 den nachträglichen Anbau von Zusatzeinrichtungen und bietet eine einfache Beschriftungsmöglichkeit direkt am Gerät.

Produktinfos

Anzahl der abgesicherten Pole: 3
Auslösercharakteristik: B
Ausschaltvermögen Icn AC: 6 kA
Bemessungsbetriebsspannung Ue: 230/400 V
Frequenz: 50/60 Hz
Versorgungsspannungsart: AC
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom: 20 A
Gesamtverlustleistung unter Nennstrom: 8,9 W
Gerätelebensdauer elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 83 mm
Breite installiertes Produkt: 52,5 mm
Drehmoment: 2,8 Nm
Anschlussart: Schraubtechnik
Schutzart (IP): IP20
Zusatzeinrichtungen möglich: Ja
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 20 A
Polzahl (gesamt): 3|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 3|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 400 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
