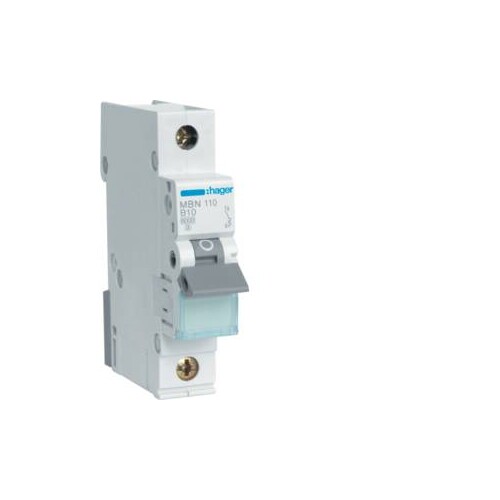

MBN110 HAGER 10/1/B LEITUNGSSCHUTZSCH. 6KA

02077952
1275130
12 Stk
3250614310072
FR
8536201090
Leitungsschutzschalter 1 polig 6kA B-Charakteristik 10A 1 Modul. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der MBN110 HAGER Leitungsschutzschalter ist ein zuverlässiger 1-poliger Schalter mit einer B-Charakteristik und einem Bemessungsstrom von 10A. Er bietet ein Ausschaltvermögen von 6kA und ist für die Verwendung bei einer Bemessungsbetriebsspannung von 230/400 V geeignet. Mit einer kompakten Bauform von 70 mm Tiefe, 83 mm Höhe und 17,5 mm Breite erfüllt dieser Schalter die Anforderungen der DIN VDE 0641 Teil 11 und ist mit einem zeitverzögerten thermischen Auslöser für Überlastschutz ausgestattet. Der Schutzgrad IP20 gewährleistet Sicherheit in geschützten Umgebungen. Der MBN110 ist ideal für den Einsatz in Wohn- und Gewerbeinstallationen und ermöglicht eine einfache Montage dank der Schraubtechnik. Zusatzeinrichtungen sind nicht möglich, was ihn zu einer praktischen Wahl für Standardanwendungen macht.

Produktinfos

Anzahl der abgesicherten Pole: 1
Polanzahl: 1 P
Polart: 1 P
Auslösercharakteristik: B
Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
Bemessungsbetriebsspannung Ue: 230/400 V
Frequenz: 50/60 Hz
Versorgungsspannungsart: AC
Isolationsspannung: 500 V
Stoßspannungsfestigkeit: 4000 V
Nennstrom bei 20 °C: 10,8 A
Nennstrom bei 30 °C: 10 A
Nennstrom bei 35 °C: 9,6 A
Nennstrom bei 40 °C: 9,2 A
Nennstrom bei 45 °C: 8,8 A
Nennstrom bei 50 °C: 8,4 A
Nennstrom bei 55 °C: 8 A
Nennstrom bei 60 °C: 7,6 A
Nennstrom bei 70 °C: 6,8 A
Gesamtverlustleistung unter Nennstrom: 2,75 W
Gerätelebensdauer, elektrische Schaltspiele: 4000
Gerätelebensdauer, mechanische Schaltspiele: 20000
Tiefe installiertes Produkt: 70 mm
Höhe installiertes Produkt: 83 mm
Breite installiertes Produkt: 17,5 mm
Drehmoment: 2,8 Nm
Anschlussart: Schraubtechnik
Anschlussquerschn. des Eingangs (massiv): 1/25 mm²
Anschlussquerschn. des Eingangs (flexibel): 1/16 mm²
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Produktvarianten

20778751
Preisanzeige nur nach Anmeldung
20779283
Preisanzeige nur nach Anmeldung
02077973
Preisanzeige nur nach Anmeldung
20779157
Preisanzeige nur nach Anmeldung
20778849
Preisanzeige nur nach Anmeldung
20778891
Preisanzeige nur nach Anmeldung
02077959
Preisanzeige nur nach Anmeldung
20778632
Preisanzeige nur nach Anmeldung
20778779
Preisanzeige nur nach Anmeldung
02077994
Preisanzeige nur nach Anmeldung
20778814
Preisanzeige nur nach Anmeldung
02078085
Preisanzeige nur nach Anmeldung
20779234
Preisanzeige nur nach Anmeldung
20778695
Preisanzeige nur nach Anmeldung
20779402
Preisanzeige nur nach Anmeldung
20779451
Preisanzeige nur nach Anmeldung
20779409
Preisanzeige nur nach Anmeldung
20778737
Preisanzeige nur nach Anmeldung
02078099
Preisanzeige nur nach Anmeldung
02077987
Preisanzeige nur nach Anmeldung
20779346
Preisanzeige nur nach Anmeldung
20779178
Preisanzeige nur nach Anmeldung
20779150
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 10 A
Polzahl (gesamt): 1|35
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Nein
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 2
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 0 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 3 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
