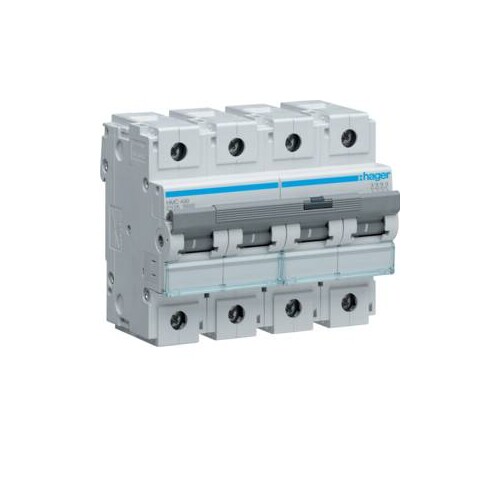

HMC499 HAGER LS-Schalter 4P 15kA C-125A 6M

20757093
4898866
1 Stk
3250613230241
FR
8536303090
Leitungsschutzschalter 4 polig 15kA C-Charakteristik 125A 6 Module. Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Anmerkungen zur LIMMERT-KI

Der HMC499 HAGER Leitungsschutzschalter ist ein hochleistungsfähiges Gerät mit 4 Polen und einer Nennstromstärke von 125A. Mit einer Bemessungsbetriebsspannung von 415V und einer Ausschaltvermögen von bis zu 15kA bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Die C-Charakteristik sorgt für eine zeitverzögerte Auslösung, die für den Einsatz in industriellen Anwendungen geeignet ist. Mit einer kompakten Bauweise von 90mm Höhe, 106mm Breite und 70mm Tiefe ist der Schalter für die Montage in Schaltschränken optimiert. Der HMC499 ist nach IEC 60898-1 und IEC 60947-2 zertifiziert und bietet eine robuste Lösung für elektrische Verteilungssysteme. Der Schalter ist für den Anschluss von Leitern mit Querschnitten bis zu 70 mm² geeignet und kann in verschiedenen Klimabedingungen eingesetzt werden.

Produktinfos

Polzahl: 4P
Auslösecharakteristik: C
Bemessungsbetriebsspannung Ue: 415 V
Versorgungsart: AC
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Frequenz: 50-60 Hz
Nennstrom: 125 A
Ausschaltvermögen Icn bei 230 V AC: 15 kA
Ausschaltvermögen Icu bei 230 V AC: 15 kA
Ausschaltvermögen Icu bei 400 V AC: 15 kA
Nennstrom bei 30°C: 125 A
Nennstrom bei 35°C: 122 A
Nennstrom bei 40°C: 119 A
Nennstrom bei 45°C: 115,7 A
Nennstrom bei 50°C: 112 A
Nennstrom bei 55°C: 109,1 A
Nennstrom bei 60°C: 105,6 A
Nennmoment: 3,5-5,0 Nm
Anschlussquerschnitt bei massivem Leiter: 1-70 mm²
Anschlussquerschnitt bei flexiblem Leiter: 1-50 mm²
Grad der Verunreinigung: 3
Anzahl Module: 6
Höhe: 90 mm
Breite: 106 mm
Tiefe: 70 mm
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 125 A
Polzahl (gesamt): 4|70
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 415 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 6
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3|60
Verschmutzungsgrad: 3
Einbautiefe: 70 mm
Anzahl der abgesicherten Pole: 4|50
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 15 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 15 kA
Bemessungsisolationsspannung Ui: 500
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 1|70
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|50
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Ja
