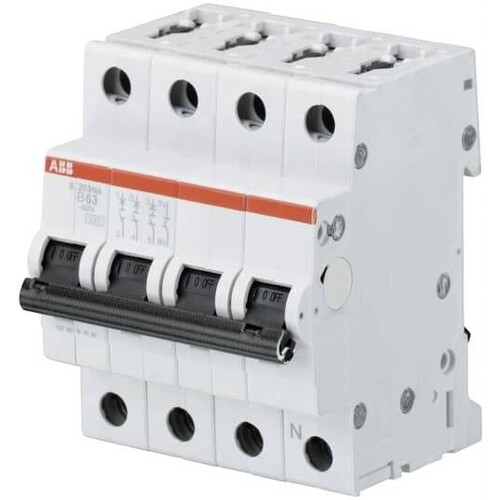

GHS2030103R0205 STOTZ Automat S203-B20NA

20648264
5376299
1 Stk
4016779610001
4016779532327
4016779974066
DE
85362010
ABB
2CDS253103R0205
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der STOTZ Automat S203-B20NA ist ein leistungsstarker Sicherungsautomat, der für den Einsatz in DIN VDE-Anwendungen konzipiert wurde. Mit einer Bemessungsstromstärke von 20 A und einer Spannung von 400 V bietet er zuverlässigen Schutz für Kabel und Leitungen vor Überlastung und Kurzschluss. Die B-Auslösecharakteristik sorgt für schnelles und sicheres Abschalten im Fehlerfall. Mit insgesamt 4 Polen, einschließlich eines mitschaltenden Neutralleiters, ist dieser Automat vielseitig einsetzbar und eignet sich ideal für Durchlauferhitzer bis 27 kW. Die Schutzart IP20 gewährleistet eine sichere Verwendung in geschützten Umgebungen. Die patentierte Anschlussklemme ermöglicht eine einfache und sichere Installation, während die Möglichkeit zur Verwendung von Zusatzeinrichtungen zusätzliche Flexibilität bietet.

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 20 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: B
    Bemessungsstrom: 20 A
    Polzahl (gesamt): 4
    Mitschaltender Neutralleiter: Ja
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 4
    Spannungsart: AC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 69 mm
    Anzahl der abgesicherten Pole: 3
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
