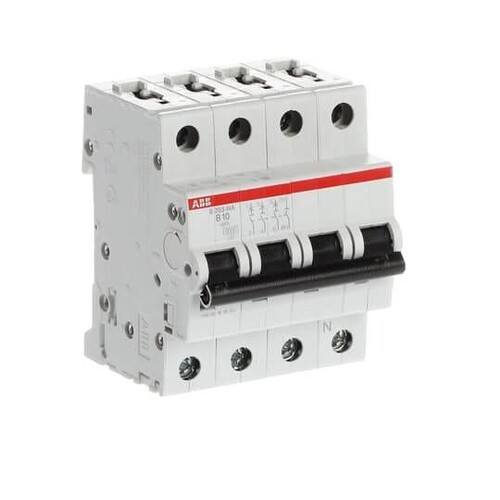

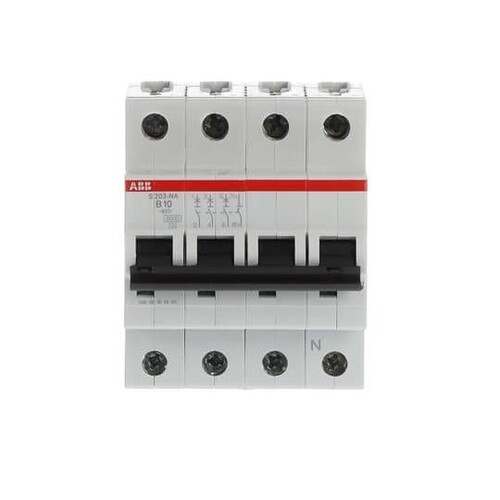

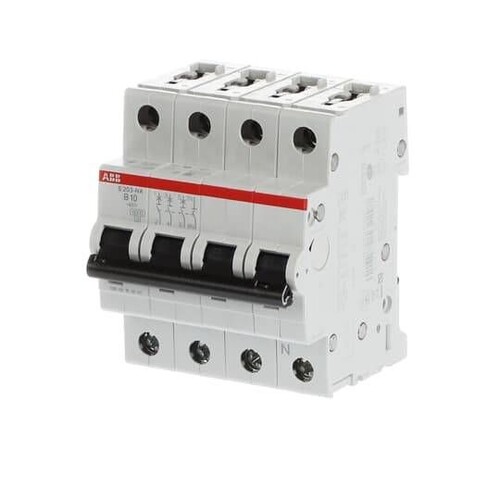

GHS2030103R0105 STOTZ S203-B10 NA Leitungsschutzschalter 10A 3Pol-+N Kl. B

20071443
5376296
1 Stk
4016779609890
4016779532297
4016779973953
DE
85362010
ABB
2CDS253103R0105
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der STOTZ S203-B10 NA Leitungsschutzschalter ist ein hochqualitativer Schalter, der speziell zum Schutz von Kabeln und Leitungen vor Überlast und Kurzschluss entwickelt wurde. Mit einer Bemessungsstromstärke von 10 A und einer Bemessungsspannung von 400 V ist dieser Schalter für den Einsatz in verschiedenen Anwendungen geeignet. Die Auslösecharakteristik B sorgt für eine zuverlässige Funktion, während der mitschaltende Neutralleiter die Installation vereinfacht. Der Schutzart IP20 gewährleistet eine sichere Nutzung in geschützten Umgebungen. Der Schalter ist für Frequenzen von 50 und 60 Hz ausgelegt und bietet die Möglichkeit, zusätzliche Einrichtungen zu integrieren. Dank der patentierten Anschlussklemme ist die Installation schnell und einfach. Der S203-B10 NA ist die ideale Wahl für Ihre Installationsanforderungen.

Produktinfos

Polzahl: 4
Bemessungsstrom: 10 A
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Schutzart (IP): IP20
Zusatzeinrichtungen möglich: Ja
Auslösecharakteristik: B
Mitschaltender Neutralleiter: Ja
Breite in Teilungseinheiten: 4
Preisanzeige nur nach Anmeldung
B

Produktvarianten

21085149
Preisanzeige nur nach Anmeldung
02278502
Preisanzeige nur nach Anmeldung
20588379
Preisanzeige nur nach Anmeldung
20648215
Preisanzeige nur nach Anmeldung
20898382
Preisanzeige nur nach Anmeldung
20898522
Preisanzeige nur nach Anmeldung
20827360
Preisanzeige nur nach Anmeldung
20024613
Preisanzeige nur nach Anmeldung
20898452
Preisanzeige nur nach Anmeldung
20898816
Preisanzeige nur nach Anmeldung
20898606
Preisanzeige nur nach Anmeldung
20647823
Preisanzeige nur nach Anmeldung
20229174
Preisanzeige nur nach Anmeldung
20898599
Preisanzeige nur nach Anmeldung
20888365
Preisanzeige nur nach Anmeldung
20889667
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: B
Bemessungsstrom: 10 A
Polzahl (gesamt): 4
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 4
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 3
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
