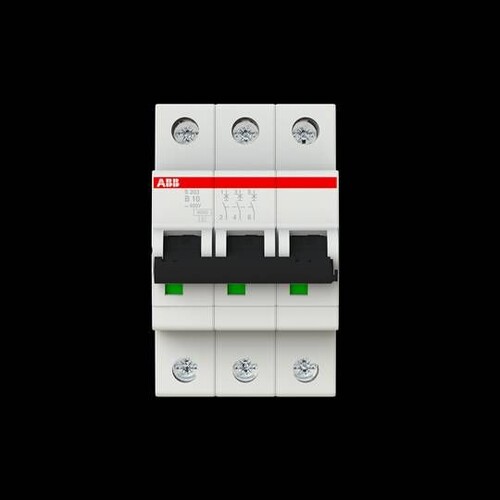

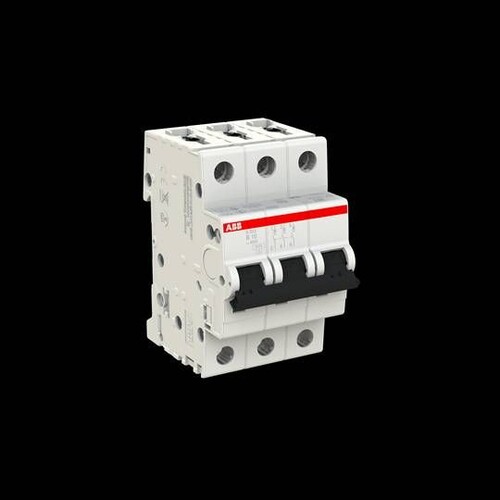

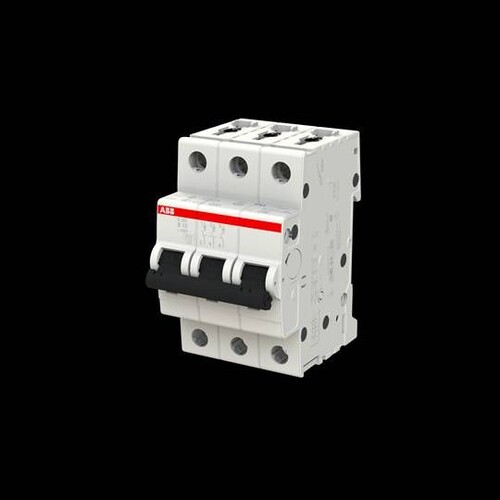

GHS2030001R0105 STOTZ Automat S203-B10

20608091
1277979
1 Stk
4016779609128
4016779468701
4016779973113
DE
85362010
ABB
2CDS253001R0105
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der GHS2030001R0105 STOTZ Automat S203-B10 ist ein hochmoderner Kuppelschalter, der als Leistungsschalter und Lasttrennschalter konzipiert ist. Mit einer Einspeisung von 3-phasig bei 400 V AC und einer Einspeiseleistung von 15 bis 100 kVA bietet dieser Automat eine zuverlässige Lösung für anspruchsvolle Anwendungen. Die integrierte Unterspannungsauslösung und der Motorantrieb sorgen für zusätzliche Sicherheit und Komfort. Der Automat erfüllt die hohen Standards der VDE AR-N 4105 und bietet Schutz gegen Überlast und Kurzschluss gemäß DIN VDE 0100-430. Mit einer Schutzart von IP20 und einer Auslösecharakteristik B ist er für den Einsatz in industriellen Umgebungen geeignet. Die einfache Installation und die Möglichkeit zur Erweiterung mit Zusatzeinrichtungen machen ihn zu einer flexiblen Wahl für moderne elektrische Systeme.

Produktinfos

Einspeisung: 3-phasig / 400 V AC
Einspeiseleistung: 15 – 100 kVA
Derating bei 70°C: Berücksichtigt
Maximale Einspeiseleistung: >150 – 400 kVA
Strom A bei 400 V (15 kVA): 24,1 A
Strom A bei 400 V (30 kVA): 48,1 A
Strom A bei 400 V (45 kVA): 72,2 A
Strom A bei 400 V (60 kVA): 96,2 A
Strom A bei 400 V (75 kVA): 120,3 A
Strom A bei 400 V (100 kVA): 160,4 A
Schutzart (IP): IP20
Auslösecharakteristik: B
Bemessungsstrom: 10 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: B
    Bemessungsstrom: 10 A
    Polzahl (gesamt): 3
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 400 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 3
    Spannungsart: AC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 69 mm
    Anzahl der abgesicherten Pole: 3
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
