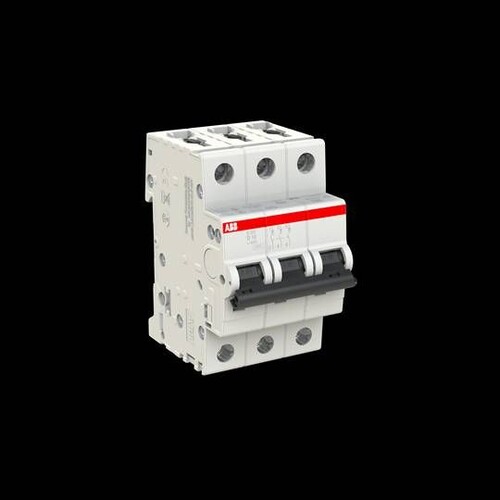

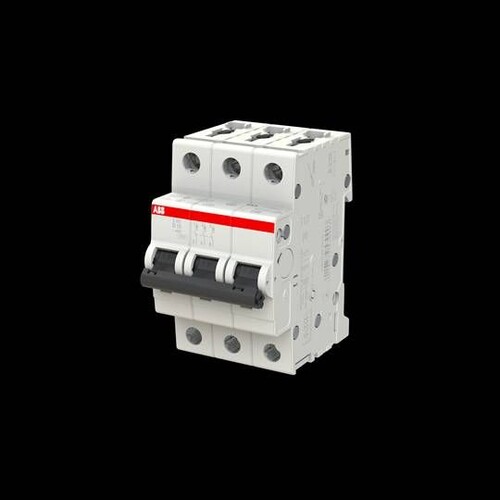

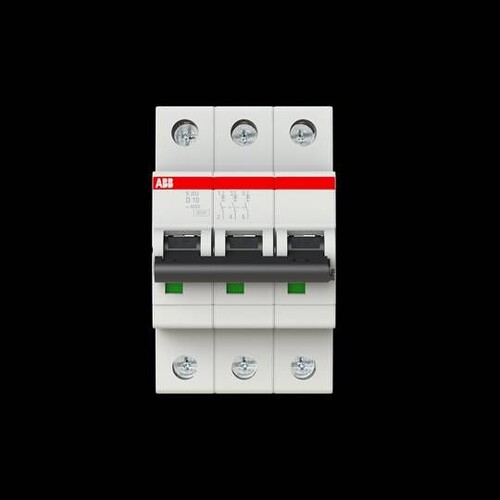

GHS2030001R0101 STOTZ Automat S203-D10

21608750
4968926
1 Stk
4016779530903
4016779609104
4016779973090
DE
85362010
ABB
S203-D10
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der STOTZ Automat S203-D10 ist ein kompakter Miniatur-Schutzschalter mit einer Auslösecharakteristik D und einem Bemessungsstrom von 10 A. Mit einer Nennspannung von 400 V AC und einer Frequenz von 50/60 Hz bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter ist für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen geeignet und erfüllt die Normen IEC/EN 60898-1 und UL 1077. Mit einer Breite von 3 Teilungseinheiten und einer Schutzart von IP20 ist er einfach zu installieren und zu bedienen. Der S203-D10 ist zudem für Temperaturen von -25 bis +55 °C geeignet und bietet eine hohe Betriebssicherheit. Durch seine robuste Bauweise und die Möglichkeit, zusätzliche Einrichtungen zu integrieren, ist er eine ideale Wahl für anspruchsvolle Anwendungen.

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 10 A
Polzahl: 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V AC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 bis +55 °C
Lagertemperatur: -40 bis +70 °C
Abmessungen (B x H x T): 52,5 mm x 88 mm x 69 mm
Gewicht: 0,375 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 10 A
Polzahl (gesamt): 3
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 400 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 3
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 3
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 20 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
