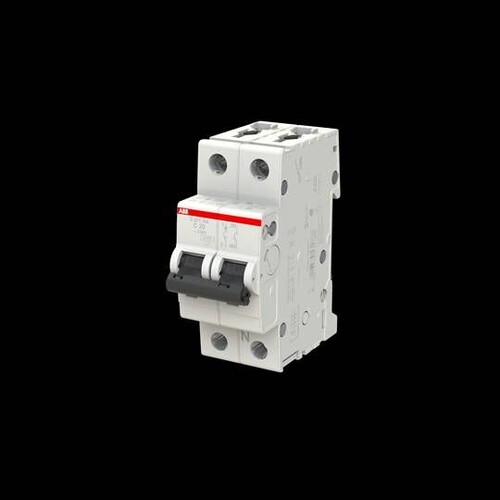

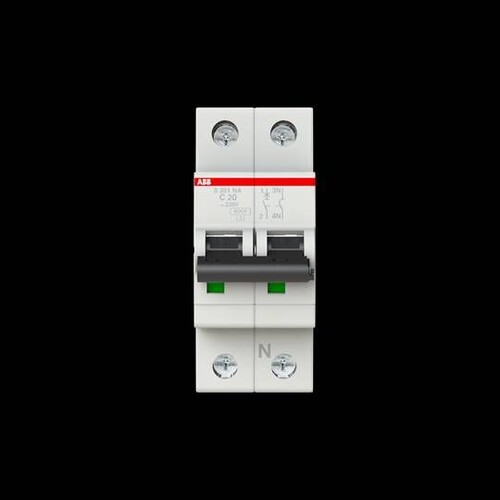

GHS2010103R0204 STOTZ S201-C20NA Leitungsschutzschalter

20150130
1277852
1 Stk
4016779531788
4016779607681
4016779971591
DE
85362010
ABB
S201-C20NA
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der STOTZ S201-C20NA Leitungsschutzschalter ist ein zuverlässiges Gerät der Baureihe S 200, das Kabel und Leitungen vor Überlast und Kurzschluss schützt. Mit einem Nennstrom von 20 A und einer C-Charakteristik eignet sich dieser Schutzschalter ideal für Anwendungen, die einen hohen Anlaufstrom erfordern. Die patentierte Anschlussklemme ermöglicht eine einfache und sichere Kontaktierung, während die Schutzart IP20 einen direkten Anschluss von Leitern bis zu 35 mm² gewährleistet. Der S201-C20NA erfüllt alle relevanten Normen, einschließlich DIN VDE und IEC/EN, und ist somit für den weltweiten Einsatz geeignet. Jedes Gerät wird vor Auslieferung dreifach getestet, um höchste Qualität und Leistung zu garantieren.

Produktinfos

Anzahl der Pole: 1
Nennstrom (In): 20 A
Modulbreite: 17,5 mm
Schutzart (IP): IP20
Leiterquerschnitt: bis 35 mm²
Bauart: C-Charakteristik
Normen: DIN VDE 0100-430, DIN VDE 0100-530, IEC/EN 60898-1, UL1077
Preisanzeige nur nach Anmeldung
B

Produktvarianten

21085149
Preisanzeige nur nach Anmeldung
02278502
Preisanzeige nur nach Anmeldung
20588379
Preisanzeige nur nach Anmeldung
20648215
Preisanzeige nur nach Anmeldung
20898382
Preisanzeige nur nach Anmeldung
20898522
Preisanzeige nur nach Anmeldung
20827360
Preisanzeige nur nach Anmeldung
20024613
Preisanzeige nur nach Anmeldung
20898452
Preisanzeige nur nach Anmeldung
20898816
Preisanzeige nur nach Anmeldung
20898606
Preisanzeige nur nach Anmeldung
20647823
Preisanzeige nur nach Anmeldung
20229174
Preisanzeige nur nach Anmeldung
20898599
Preisanzeige nur nach Anmeldung
20888365
Preisanzeige nur nach Anmeldung
20889667
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 20 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 2
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
