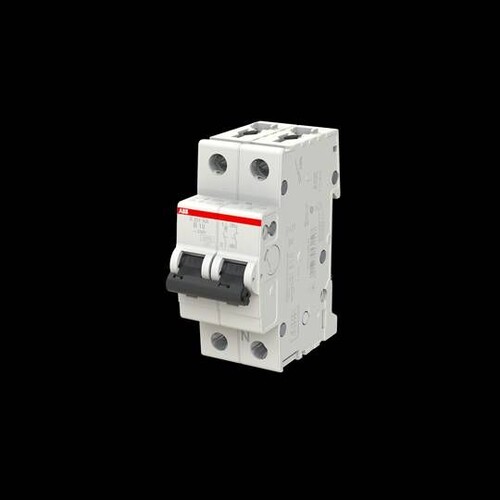

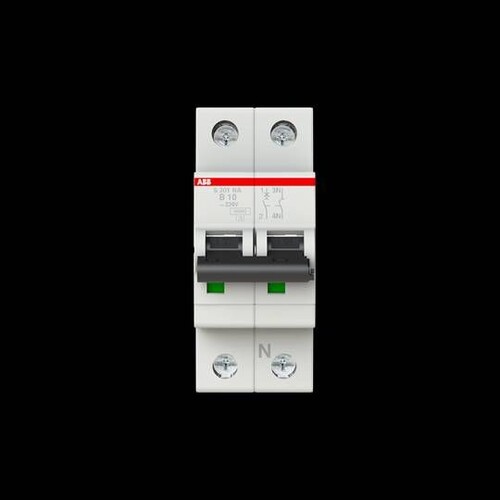

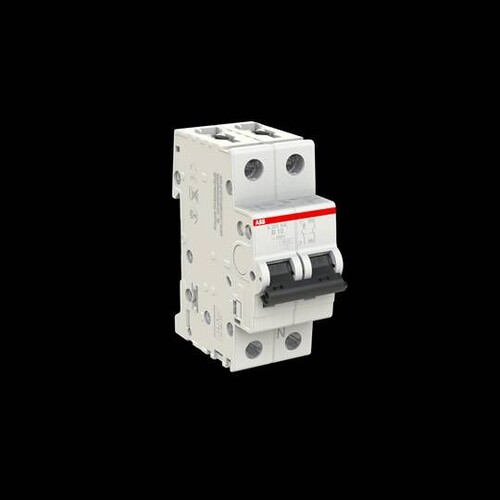

GHS2010103R0105 STOTZ S201-B10NA Leitungsschutzschalter

20262655
5376254
1 Stk
4016779531597
4016779607582
4016779971492
DE
85362010
ABB
2CDS251103R0105
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der GHS2010103R0105 STOTZ S201-B10NA Leitungsschutzschalter von ABB Stotz S&J bietet zuverlässigen Schutz für Kabel und Leitungen vor Überlast und Kurzschluss. Mit einer Auslösecharakteristik der Klasse B und einem Bemessungsstrom von 10A ist dieser Schalter für den Einsatz in verschiedenen Anwendungen geeignet. Er hat eine Bemessungsspannung von 230V und ist sowohl für AC- als auch DC-Anwendungen geeignet. Die kompakte Bauweise mit einer Breite von 2 Teilungseinheiten und einer Einbautiefe von 69mm ermöglicht eine einfache Installation. Zudem ist der Schalter mit einem mitschaltenden Neutralleiter ausgestattet und erfüllt die Anforderungen der Überspannungskategorie 3 und des Verschmutzungsgrades 2. Mit der Schutzart IP20 ist er für den Einsatz in Innenräumen konzipiert und bietet ein hohes Maß an Sicherheit und Zuverlässigkeit.

Produktinfos

Auslösecharakteristik: B
Polzahl (gesamt): 2
Anzahl der abgesicherten Pole: 1
Bemessungsstrom: 10 A
Bemessungsspannung: 230 V
Spannungsart: AC/DC
Energiebegrenzungsklasse: 3
Frequenz: 50...60 Hz
Mitschaltender Neutralleiter: Ja
Geeignet für Unterputz-Installation: Ja
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Breite in Teilungseinheiten: 2
Einbautiefe: 69 mm
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    21085149
    Preisanzeige nur nach Anmeldung
    02278502
    Preisanzeige nur nach Anmeldung
    20588379
    Preisanzeige nur nach Anmeldung
    20648215
    Preisanzeige nur nach Anmeldung
    20898382
    Preisanzeige nur nach Anmeldung
    20898522
    Preisanzeige nur nach Anmeldung
    20827360
    Preisanzeige nur nach Anmeldung
    20024613
    Preisanzeige nur nach Anmeldung
    20898452
    Preisanzeige nur nach Anmeldung
    20898816
    Preisanzeige nur nach Anmeldung
    20898606
    Preisanzeige nur nach Anmeldung
    20647823
    Preisanzeige nur nach Anmeldung
    20229174
    Preisanzeige nur nach Anmeldung
    20898599
    Preisanzeige nur nach Anmeldung
    20888365
    Preisanzeige nur nach Anmeldung
    20889667
    Preisanzeige nur nach Anmeldung

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: B
    Bemessungsstrom: 10 A
    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Ja
    Bemessungsspannung: 230 V
    Frequenz: 50|60 Hz
    Breite in Teilungseinheiten: 2
    Spannungsart: AC/DC
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 3
    Überspannungskategorie: 3
    Verschmutzungsgrad: 3
    Einbautiefe: 69 mm
    Anzahl der abgesicherten Pole: 1
    Geeignet für Unterputz-Installation: Nein
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
    Bemessungsisolationsspannung Ui: 440
    Explosionsgeschützt: Nein
    Anschließbarer Leiterquerschnitt eindrähtig: 0|35
    Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
    Umgebungstemperatur während des Betriebs: -25|55
