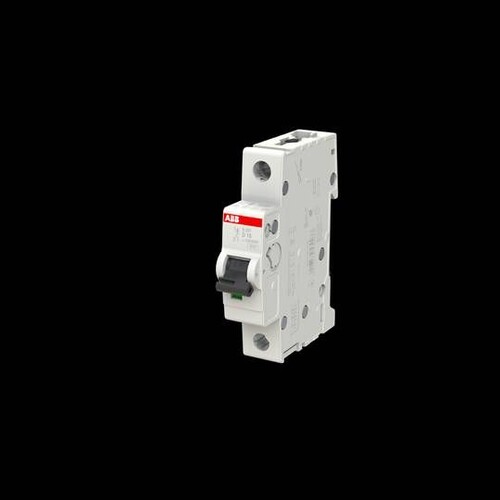

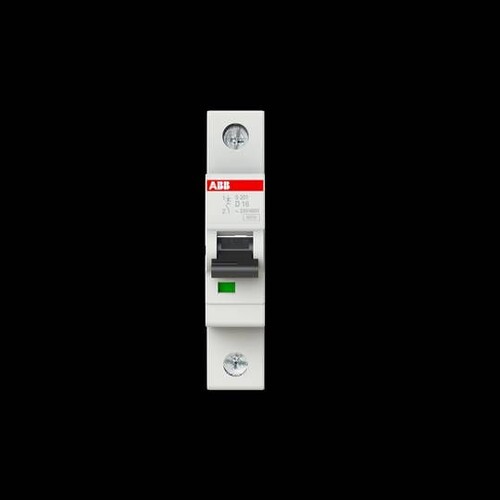

GHS2010001R0161 STOTZ Automat S201-D16

21609765
5367687
1 Stk
4016779530033
4016779606875
4016779970716
DE
85362010
ABB
S201-D16
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der S201-D16 Miniatur-Schutzschalter von STOTZ Automat ist ein zuverlässiges Gerät zur Absicherung von elektrischen Anlagen. Mit einer Auslösecharakteristik D und einem Bemessungsstrom von 16 A bietet dieser Schutzschalter effektiven Schutz gegen Überlast und Kurzschluss. Er ist für eine Bemessungsspannung von 230 V AC ausgelegt und kann in einem Temperaturbereich von -25 bis +55 °C betrieben werden. Der S201-D16 ist mit einer Schutzart von IP20 ausgestattet und eignet sich für die Montage auf DIN-Schienen. Mit einer Breite von nur 17,5 mm und einem Gewicht von 0,125 kg ist er kompakt und platzsparend. Dieser Schutzschalter erfüllt alle relevanten Normen und ist ideal für den Einsatz in Wohn-, Gewerbe- und Industriebereichen.

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 16 A
Polzahl: 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V AC
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Produktbreite: 17,5 mm
Produkthöhe: 88 mm
Produktlänge: 69 mm
Produktgewicht: 0,125 kg
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: D
Bemessungsstrom: 16 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
