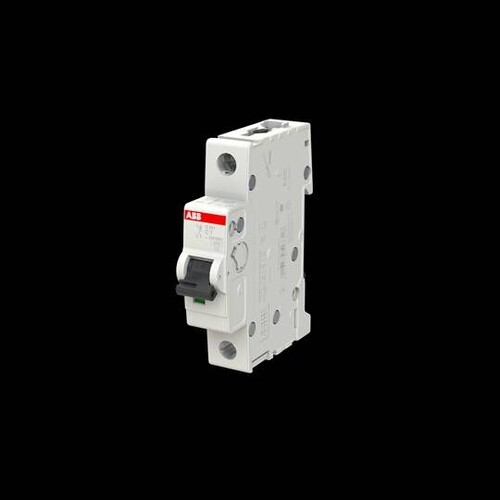

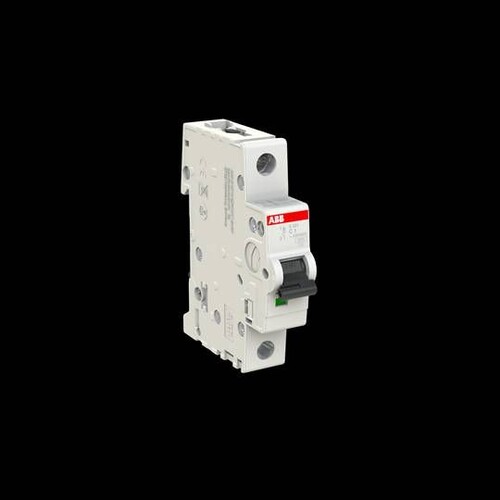

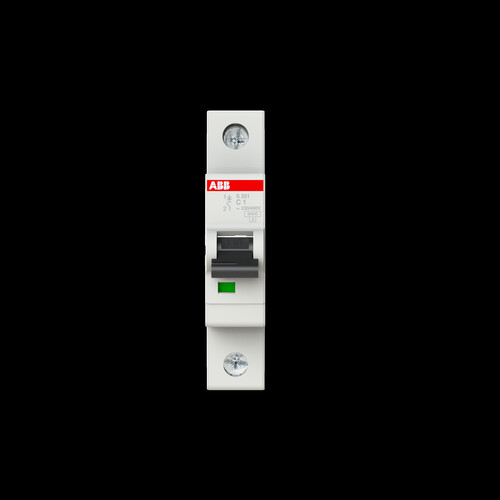

GHS2010001R0014 STOTZ Automat S201-C1

21626782
1277580
1 Stk
4016779523318
4016779606677
4016779970495
DE
85362010
ABB
S201-C1
beantwortete(n) Fragen weitere Varianten
Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Anmerkungen zur LIMMERT-KI

Der STOTZ Automat S201-C1 ist ein kompakter Miniatur-Schutzschalter, der für den Einsatz in Wohn-, Gewerbe- und Industrieanwendungen konzipiert ist. Mit einer Auslösecharakteristik vom Typ C und einem Bemessungsstrom von 1 A bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter ist für eine Bemessungsspannung von 230 V ausgelegt und unterstützt sowohl AC- als auch DC-Spannungsarten. Seine IP20-Schutzart sorgt für Sicherheit in geschützten Umgebungen. Mit einer Breite von 1 Teilungseinheit ist der S201-C1 ideal für die Montage auf DIN-Schienen geeignet. Darüber hinaus ermöglicht die modulare Bauweise die einfache Integration zusätzlicher Einrichtungen, was ihn zu einer flexiblen Lösung für verschiedene Anwendungen macht.

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 1 A
Polzahl: 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Betriebstemperatur: -25 ... +55 °C
Lagertemperatur: -40 ... +70 °C
Betriebsfrequenz: 50 / 60 Hz
Anschlussklemmen: Schraubklemmen
Montageart: DIN-Schiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 1 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC/DC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 2
Einbautiefe: 69 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
Bemessungsisolationsspannung Ui: 440
Explosionsgeschützt: Nein
Anschließbarer Leiterquerschnitt eindrähtig: 0|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 0|25
Umgebungstemperatur während des Betriebs: -25|55
