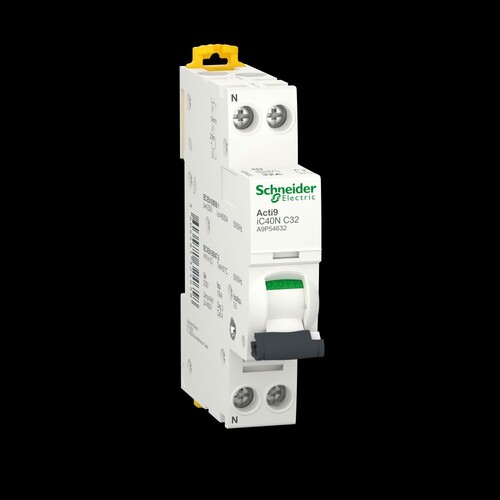

A9P54632 Schneider E. iC40N Leitungsschutzschalter 1P+N 32A C

27766137
1861438
1 Stk
3606481324658
13606481324655
43606481324656
FR
8536201090
Bei diesem Produkt Clario iC40N handelt es sich um einen Leitungsschutzschalter (MCB). Es handelt sich um einen 1P+N-Leitungsschutzschalter mit 1 geschützten Pol und 32A bei Nennstrom und Auslösekennlinie C. Das Ausschaltvermögen beträgt bis zu 10kA bei 230VAC in Übereinstimmung mit der Norm EN/IEC 60947-2. Dieses Produkt erfüllt sowohl die Industrienorm EN/IEC 60898-1 als auch die Norm für den Wohnbereich EN/IEC 60947-2. Die Installation und Verkabelung wird durch die Clip-On-Funktion sowie die Wartungsfreundlichkeit vereinfacht. Elektrische Lebensdauer von bis zu 10.000 Zyklen und eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Die Ue-Betriebsspannung beträgt 230VAC. Die Nennisolationsspannung Ui beträgt 400VAC. Die Bemessungs-Stossspannungsfestigkeit beträgt 4kV. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Kann auf DIN-Schiene montiert werden. Seine Breite beträgt 2 x 9 mm. Der Verschmutzungsgrad beträgt 3. Die Produktfarbe ist weiss (RAL9003). Die Abmessungen betragen (B) 18mm x (H) 85mm x (T) 74mm. Das Gewicht beträgt 120g. Gemäss der Norm IEC 60529 beträgt der Schutzgrad IP20 und IP40 im Gehäuse. Die Betriebstemperatur beträgt -25°C bis 70°C. Die Lagertemperatur beträgt -40°C bis 85°C. Die Betriebstemperatur beträgt -25°C bis 70°C.
Anmerkungen zur LIMMERT-KI

Der Acti9 iC40N Leitungsschutzschalter von Schneider Electric ist ein zuverlässiges Gerät für die elektrische Verteilung. Dieser 1P+N Leitungsschutzschalter hat einen Bemessungsstrom von 32A und eine thermomagnetische Auslöser-Technologie, die eine schnelle und sichere Abschaltung bei Überlast oder Kurzschluss gewährleistet. Mit einem Ausschaltvermögen von bis zu 10 kA bei 230 V AC ist er ideal für verschiedene Anwendungen. Die Schutzart IP20 sorgt für einen effektiven Schutz gegen feste Fremdkörper, während die kompakte Bauweise von 18 mm Breite und 85 mm Höhe eine einfache Montage auf DIN-Schienen ermöglicht. Der iC40N ist für eine Betriebstemperatur von -25 °C bis 70 °C ausgelegt und bietet eine hohe mechanische Lebensdauer von bis zu 20.000 Zyklen. Mit einer Isolationsspannung von 400 V AC und einer Stoßspannungsfestigkeit von 4 kV erfüllt er die höchsten Sicherheitsstandards.

Produktinfos

Baureihe: Acti9
Produktname: Acti9 iC40
Gerätetyp: Leitungsschutzschalter
Anzahl der Pole: 1P + N
Bemessungsstrom [In]: 32 A
Betriebsspannung [Ue]: 230 V AC
Frequenz: 50/60 Hz
Auslöser-Technologie: Thermomagnetisch
Kurvenscheibe: C
Ausschaltvermögen Icu: 10 kA
Ausschaltvermögen Icn: 6 kA
Isolationsspannung [Ui]: 400 V AC
Stoßspannungsfestigkeit [Uimp]: 4 kV
Schutzart (IP): IP20 / IP40
Höhe: 85 mm
Breite: 18 mm
Tiefe: 74 mm
Gewicht: 120 g
Betriebstemperatur: -25…70 °C
Lagertemperatur: -40…85 °C
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 10000 Zyklen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 32 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|10
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Anzahl der abgesicherten Pole: 1|10
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 400|16
Explosionsgeschützt: 0|70
Verlustleistung: 4.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|16
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|10
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
