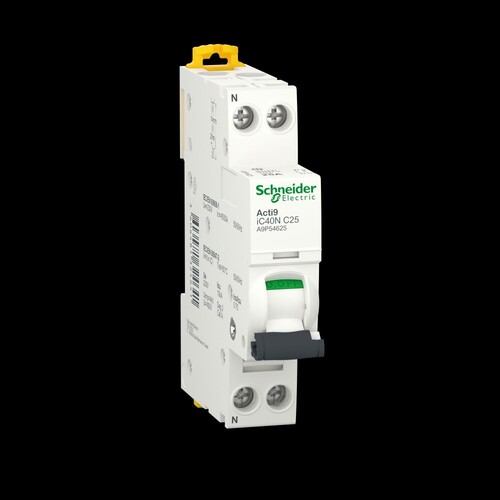

A9P54625 Schneider E. iC40N Leitungsschutzschalter 1P+N 25A C

27766130
1861437
1 Stk
3606481324641
13606481324648
43606481324649
FR
8536201090
weitere Infos weitere Infos ausblenden
Schneider Elec.
A9P54625
beantwortete(n) Fragen weitere Varianten
Bei diesem Produkt Clario iC40N handelt es sich um einen Leitungsschutzschalter (MCB). Es handelt sich um einen 1P+N-Leitungsschutzschalter mit 1 geschützten Pol und 25A bei Nennstrom und Auslösekennlinie C. Das Ausschaltvermögen beträgt bis zu 10kA bei 230VAC in Übereinstimmung mit der Norm EN/IEC 60947-2. Dieses Produkt erfüllt sowohl die Industrienorm EN/IEC 60898-1 als auch die Norm für den Wohnbereich EN/IEC 60947-2. Die Installation und Verkabelung wird durch die Clip-On-Funktion sowie die Wartungsfreundlichkeit vereinfacht. Elektrische Lebensdauer von bis zu 10.000 Zyklen und eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Die Ue-Betriebsspannung beträgt 230VAC. Die Nennisolationsspannung Ui beträgt 400VAC. Die Bemessungs-Stossspannungsfestigkeit beträgt 4kV. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Kann auf DIN-Schiene montiert werden. Seine Breite beträgt 2 x 9 mm. Der Verschmutzungsgrad beträgt 3. Die Produktfarbe ist weiss (RAL9003). Die Abmessungen betragen (B) 18mm x (H) 85mm x (T) 74mm. Das Gewicht beträgt 120g. Gemäss der Norm IEC 60529 beträgt der Schutzgrad IP20 und IP40 im Gehäuse. Die Betriebstemperatur beträgt -25°C bis 70°C. Die Lagertemperatur beträgt -40°C bis 85°C. Die Betriebstemperatur beträgt -25°C bis 70°C.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 iC40N Leitungsschutzschalter A9P54625 ist ein hochleistungsfähiger 1P+N-Schalter mit einer Nennstromstärke von 25A und einer Auslösecharakteristik vom Typ C. Er bietet zuverlässigen Schutz gegen Überlast und Kurzschluss und erfüllt die Normen IEC/EN 60947-2 und IEC/EN 60898-1. Mit einem Ausschaltvermögen von bis zu 10kA bei 230VAC ist er ideal für industrielle und Wohnanwendungen. Die Montage auf DIN-Schiene und die Clip-On-Funktion erleichtern die Installation. Mit einer kompakten Breite von nur 2 x 9 mm und einer hohen Lebensdauer von bis zu 10.000 elektrischen Zyklen ist dieser Schalter eine effiziente und langlebige Lösung für Ihre Schaltbedürfnisse. Die Schutzart IP20 sorgt für zusätzliche Sicherheit in trockenen Umgebungen.

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 25 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50/60 Hz
Breite in Teilungseinheiten: 2 x 9 mm
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Abmessungen (B x H x T): 18 mm x 85 mm x 74 mm
Gewicht: 120 g
Betriebstemperatur: -25°C bis 70°C
Lagertemperatur: -40°C bis 85°C
Nennisolationsspannung (Ui): 400 VAC
Bemessungs-Stoßspannungsfestigkeit: 4 kV
Einschaltvermögen: 10 kA
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

28424117
Preisanzeige nur nach Anmeldung
01045458
Preisanzeige nur nach Anmeldung
27766123
Preisanzeige nur nach Anmeldung
27766109
Preisanzeige nur nach Anmeldung
27766277
Preisanzeige nur nach Anmeldung
01342943
Preisanzeige nur nach Anmeldung
01271641
Preisanzeige nur nach Anmeldung
27885719
Preisanzeige nur nach Anmeldung
27766284
Preisanzeige nur nach Anmeldung
01271613
Preisanzeige nur nach Anmeldung
27766137
Preisanzeige nur nach Anmeldung
10030664
Preisanzeige nur nach Anmeldung
01324351
Preisanzeige nur nach Anmeldung
01271634
Preisanzeige nur nach Anmeldung
01271648
Preisanzeige nur nach Anmeldung
02086317
Preisanzeige nur nach Anmeldung
02236698
Preisanzeige nur nach Anmeldung
21224358
Preisanzeige nur nach Anmeldung
27766116
Preisanzeige nur nach Anmeldung
02080367
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 25 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|10
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Anzahl der abgesicherten Pole: 1|10
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 400|16
Explosionsgeschützt: 0|70
Verlustleistung: 4.3
Anschließbarer Leiterquerschnitt eindrähtig: 1|16
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|10
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
