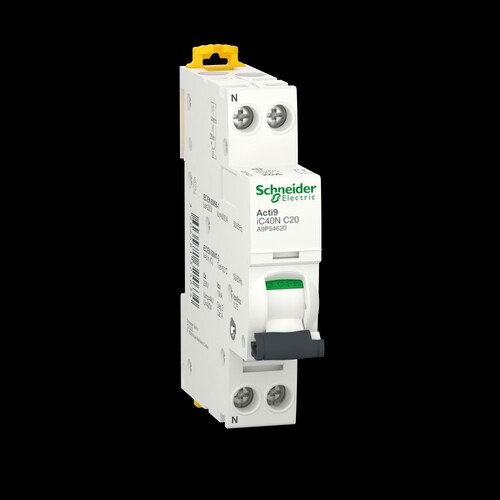

A9P54620 Schneider E. iC40N Leitungsschutzschalter 1P+N 20A C

27766123
1861436
1 Stk
3606481324634
13606481324631
43606481324632
FR
8536201090
weitere Infos weitere Infos ausblenden
Schneider Elec.
A9P54620
beantwortete(n) Fragen weitere Varianten
Bei diesem Produkt Clario iC40N handelt es sich um einen Leitungsschutzschalter (MCB). Es handelt sich um einen 1P+N-Leitungsschutzschalter mit 1 geschützten Pol und 20A bei Nennstrom und Auslösekennlinie C. Das Ausschaltvermögen beträgt bis zu 10kA bei 230VAC in Übereinstimmung mit der Norm EN/IEC 60947-2. Dieses Produkt erfüllt sowohl die Industrienorm EN/IEC 60898-1 als auch die Norm für den Wohnbereich EN/IEC 60947-2. Die Installation und Verkabelung wird durch die Clip-On-Funktion sowie die Wartungsfreundlichkeit vereinfacht. Elektrische Lebensdauer von bis zu 20.000 Zyklen und eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Die Ue-Betriebsspannung beträgt 230VAC. Die Nennisolationsspannung Ui beträgt 400VAC. Die Bemessungs-Stossspannungsfestigkeit beträgt 4kV. Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Kann auf DIN-Schiene montiert werden. Seine Breite beträgt 2 x 9 mm. Der Verschmutzungsgrad beträgt 3. Die Produktfarbe ist weiss (RAL9003). Die Abmessungen betragen (B) 18mm x (H) 85mm x (T) 74mm. Das Gewicht beträgt 120g. Gemäss der Norm IEC 60529 beträgt der Schutzgrad IP20 und IP40 im Gehäuse. Die Betriebstemperatur beträgt -25°C bis 70°C. Die Lagertemperatur beträgt -40°C bis 85°C. Die Betriebstemperatur beträgt -25°C bis 70°C.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Acti9 iC40N Leitungsschutzschalter von Schneider Electric ist ein hochmoderner 1P+N Schutzschalter mit einem Nennstrom von 20 A und einer thermomagnetischen Auslöser-Technologie. Mit einer hohen Ausschaltvermögen von bis zu 10 kA bei 230 V AC ist dieser Schalter sowohl für industrielle als auch für Wohnanwendungen geeignet. Die Schutzart IP20 sorgt für zuverlässigen Betrieb in geschützten Umgebungen. Die kompakten Abmessungen von 18 mm Breite, 85 mm Höhe und 74 mm Tiefe ermöglichen eine einfache Montage auf DIN-Schienen. Der Schalter ist für eine Betriebstemperatur von -25 °C bis 70 °C ausgelegt und bietet eine mechanische sowie elektrische Lebensdauer von bis zu 20.000 Zyklen. Mit einer Bemessungs-Isolationsspannung von 400 V AC und einer Stoßspannungsfestigkeit von 4 kV erfüllt er die höchsten Sicherheitsstandards und ist ideal für den Einsatz in modernen elektrischen Verteilungen.

Produktinfos

Baureihe: Acti9
Produktname: Acti9 iC40
Gerätetyp: Leitungsschutzschalter
Anzahl der Pole: 1P + N
Nennstrom [In]: 20 A
Netzwerktyp: AC
Auslöser-Technologie: Thermomagnetisch
Kurve: C
Ausschaltvermögen Icu: 10 kA bei 230 V AC
Ausschaltvermögen Icn: 6 kA bei 230 V AC
Betriebsbemessungsspannung [Ue]: 230 V AC
Betriebsfrequenz: 50/60 Hz
Bemessungs-Isolationsspannung [Ui]: 400 V AC
Bemessungs-Stoßspannungsfestigkeit [Uimp]: 4 kV
Schutzart (IP): IP20
Höhe: 85 mm
Breite: 18 mm
Tiefe: 74 mm
Gewicht: 120 g
Betriebstemperatur: -25 bis 70 °C
Lagertemperatur: -40 bis 85 °C
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 20000 Zyklen
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

27766116
Preisanzeige nur nach Anmeldung
27766109
Preisanzeige nur nach Anmeldung
27766284
Preisanzeige nur nach Anmeldung
01271641
Preisanzeige nur nach Anmeldung
01342943
Preisanzeige nur nach Anmeldung
27766382
Preisanzeige nur nach Anmeldung
01271613
Preisanzeige nur nach Anmeldung
02260694
Preisanzeige nur nach Anmeldung
10030664
Preisanzeige nur nach Anmeldung
27766361
Preisanzeige nur nach Anmeldung
01324351
Preisanzeige nur nach Anmeldung
01271634
Preisanzeige nur nach Anmeldung
02086317
Preisanzeige nur nach Anmeldung
01244411
Preisanzeige nur nach Anmeldung
02265531
Preisanzeige nur nach Anmeldung
01271648
Preisanzeige nur nach Anmeldung
01298255
Preisanzeige nur nach Anmeldung
21224358
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 20 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Ja
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1|60
Spannungsart: EV000460|10
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 44|60 mm
Anzahl der abgesicherten Pole: 1|10
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 400|16
Explosionsgeschützt: 0|70
Verlustleistung: 3.3
Anschließbarer Leiterquerschnitt eindrähtig: 1|16
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|10
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
