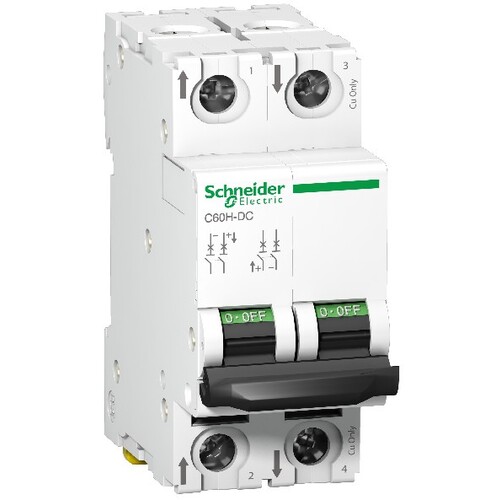

A9N61526 Schneider E. ACTI9 LEITUNGS- SCHUTZSCHA. iC60H-DC 2P 6A C U/C 10KA

20832372
4111938
1 Stk
3606480424267
13606480424264
43606480424265
CN
8536201090
Leitungsschutzschalter C60N Multi 9 OEM, 10 kA (IEC/EN 60947-2). 3-polig, Nennstrom 16A, B-Charakteristik, Betriebsspannung (Ue) 415V AC / 125V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60N erfüllt folgende Normen- IEC60947-2.
Anmerkungen zur LIMMERT-KI

Der Acti9 C60H-DC von Schneider Electric ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der für den Einsatz in DC-Netzen konzipiert wurde. Mit einer Nennstromstärke von 6 A und einer Schaltleistung von 10 kA bei 440 V DC bietet er zuverlässigen Schutz für elektrische Anlagen. Die thermomagnetische Auslösetechnologie gewährleistet eine präzise Reaktion auf Überlast und Kurzschluss. Der Schutzschalter ist für die Montage auf einer 35 mm DIN-Schiene geeignet und ist in einem kompakten, weißen Gehäuse untergebracht. Mit einem Betriebstemperaturbereich von -25 bis 70 °C ist er ideal für verschiedene Umgebungen geeignet. Die IP20-Schutzart sorgt dafür, dass der Schalter in geschützten Umgebungen betrieben werden kann. Der Acti9 C60H-DC erfüllt alle relevanten Normen und bietet eine hohe Zuverlässigkeit und Sicherheit für Ihre elektrischen Installationen.

Produktinfos

Produktname: Acti9 C60H-DC
Produkttyp: Miniatur-Leitungsschutzschalter
Polzahl: 2P
Nennstrom: 6 A
Netztyp: DC
Trip-Einheit Technologie: Thermal-magnetisch
Auslösecharakteristik: C
Schaltvermögen: 10 kA bei 440 V DC
Einschaltvermögen: 15 kA bei 220 V DC
Betriebsspannung: 500 V DC
Isolationsspannung: 500 V DC
Betriebstemperatur: -25 bis 70 °C
Montageart: DIN-Schiene 35 mm
Gewicht: 0,256 kg
Farbe: Weiß
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Produktvarianten

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Auslösecharakteristik: C
    Bemessungsstrom: 6 A
    Polzahl (gesamt): 2
    Mitschaltender Neutralleiter: Nein
    Bemessungsspannung: 440 V
    Frequenz: 2 Hz
    Breite in Teilungseinheiten: 2
    Spannungsart: EV000461|16
    Zusatzeinrichtungen möglich: Ja
    Schutzart (IP): IP20
    Weitere Details
    Energiebegrenzungsklasse: 4
    Überspannungskategorie: 4
    Verschmutzungsgrad: 3
    Einbautiefe: 44 mm
    Anzahl der abgesicherten Pole: 2|16
    Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
    Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 44 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1|25 kA
    Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 2 kA
    Bemessungsisolationsspannung Ui: 500|25
    Explosionsgeschützt: 0|70
    Verlustleistung: 2.7
    Anschließbarer Leiterquerschnitt eindrähtig: 1|25
    Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
    Umgebungstemperatur während des Betriebs: -25|70
    Unterputzmontage: Nein
