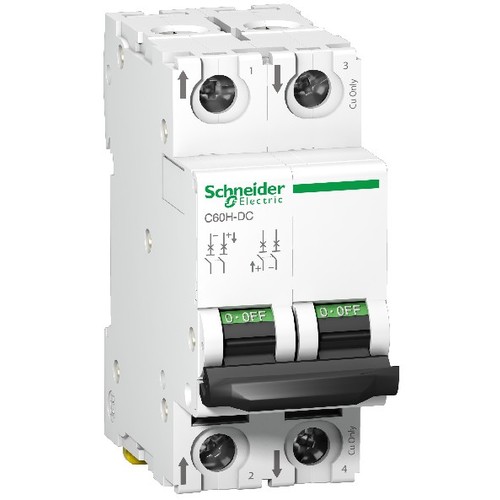

A9N61523 Schneider E. ACTI9 LEITUNGS- SCHUTZSCHA. iC60H-DC 2P 3A C U/C 10KA

20832365
4111935
1 Stk
3606480424236
13606480424233
43606480424234
CN
8536201090
Leitungsschutzschalter C60N Multi 9 OEM, 10 kA (IEC/EN 60947-2). 3-polig, Nennstrom 6A, B-Charakteristik, Betriebsspannung (Ue) 415V AC / 125V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60N erfüllt folgende Normen- IEC60947-2.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 C60H-DC ist ein hochmoderner Miniatur-Leitungsschutzschalter, der für den Einsatz in DC-Netzen ausgelegt ist. Mit einem Nennstrom von 3 A und einer C-Kurve bietet dieser Schalter zuverlässigen Schutz gegen Überlast und Kurzschluss. Er ist für eine Nennbetriebswechselspannung von bis zu 500 V DC geeignet und verfügt über ein Schaltvermögen von 10 kA. Der thermomagnetische Auslöser sorgt für schnelle Reaktionen bei Störungen. Mit einer kompakten Bauweise, die für die Montage auf einer 35 mm DIN-Schiene ausgelegt ist, ist der Acti9 C60H-DC ideal für Anwendungen in der Energieverteilung. Die Schutzart IP20 gewährleistet eine sichere Nutzung in geschützten Umgebungen. Dieser Leitungsschutzschalter erfüllt alle relevanten Normen und bietet eine hohe Lebensdauer und Zuverlässigkeit in industriellen Anwendungen.

Produktinfos

Produkttyp: Miniatur-Leitungsschutzschalter
Produktname: Acti9 C60H-DC
Anzahl der Pole: 2P
Nennstrom: 3 A
Kurve: C
Netztyp: DC
Auslöseeinheit: Thermo-magnetisch
Schaltvermögen: 10 kA bei 440 V DC
Betriebsfrequenz: 50/60 Hz
Nennbetriebswechselspannung: 500 V DC
Isolationsspannung: 500 V DC
Umgebungstemperatur (Betrieb): -25…70 °C
Umgebungstemperatur (Lagerung): -40…85 °C
Schutzart (IP): IP20
Montageart: Fest (DIN-Schiene)
Preisanzeige nur nach Anmeldung
B

Produktvarianten

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 3 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 440 V
Frequenz: 2 Hz
Breite in Teilungseinheiten: 2
Spannungsart: EV000461|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 4
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Anzahl der abgesicherten Pole: 2|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 2 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 44 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1|25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 2 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.2
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
