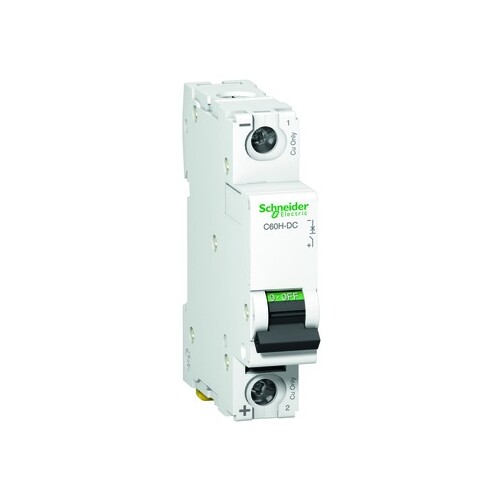

A9N61517 Schneider E. iC60H DC Leitungsschutzschalter 1P 40A

22652595
4111929
1 Stk
3606480424175
CN
8536201090
Leitungsschutzschalter C60N Multi 9 OEM, 10 kA (IEC/EN 60947-2). 2-polig, Nennstrom 50A, B-Charakteristik, Betriebsspannung (Ue) 415V AC / 125V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60N erfüllt folgende Normen- IEC60947-2.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 C60H DC Leitungsschutzschalter ist ein hochbelastbarer Miniatur-Leitungsschutzschalter, der für den Einsatz in DC-Netzen konzipiert ist. Mit einem Nennstrom von 40A und einer Auslösecharakteristik C bietet er zuverlässigen Schutz gegen Überlastungen und Kurzschlüsse. Der Schalter hat eine hohe Schaltleistung von 6 kA bei 250 V DC und ist für die Montage auf einer 35 mm DIN-Schiene geeignet. Seine mechanische Lebensdauer von 20.000 Zyklen und die elektrische Lebensdauer von 3.000 Zyklen machen ihn ideal für industrielle Anwendungen. Der Acti9 C60H DC ist in einem kompakten weißen Gehäuse untergebracht und erfüllt die Normen IEC/EN 60947-2, was ihn zu einer sicheren Wahl für Ihre elektrischen Installationen macht.

Produktinfos

Gerätetyp: Miniatur-Leitungsschutzschalter
Produktname: Acti9 C60H-DC
Polzahl: 1P
Nennstrom: 40 A
Netztyp: DC
Auslösecharakteristik: C
Betriebsspannung: 250 V DC
Schaltvermögen: 6 kA bei 250 V DC
Einschaltvermögen: 20 kA bei 110 V DC
Betriebsfrequenz: 50/60 Hz
Isolationsspannung: 500 V DC
Montageart: Feste Montage auf 35 mm DIN-Schiene
Farbe: Weiß
Mechanische Lebensdauer: 20000 Zyklen
Elektrische Lebensdauer: 3000 Zyklen (L/R = 2 ms)
Umgebungstemperatur für Betrieb: -25 bis 70 °C
Umgebungstemperatur für Lagerung: -40 bis 85 °C
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Produktvarianten

22652567
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 40 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 220 V
Frequenz: 0 Hz
Breite in Teilungseinheiten: 2
Spannungsart: EV000461|25
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 4
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Anzahl der abgesicherten Pole: 1|25
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 44 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1|35 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|35
Explosionsgeschützt: 0|70
Verlustleistung: 4.3
Anschließbarer Leiterquerschnitt eindrähtig: 1|35
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|25
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
