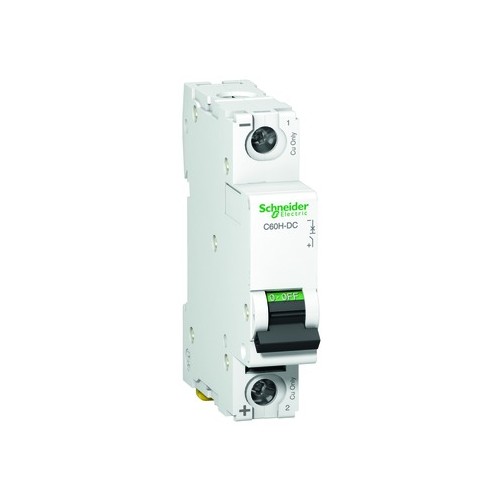

A9N61504 Schneider E. iC60H DC Leitungsschutzschalter 1P 4A

22652525
4111918
1 Stk
3606480424069
13606480424066
43606480424067
CN
8536201090
Leitungsschutzschalter C60N Multi 9 OEM, 10 kA (IEC/EN 60947-2). 2-polig, Nennstrom 2A, B-Charakteristik, Betriebsspannung (Ue) 415V AC / 125V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60N erfüllt folgende Normen- IEC60947-2.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Acti9 C60H DC Leitungsschutzschalter ist ein hochmoderner Miniatur-Leitungsschutzschalter, der für den Einsatz in DC-Netzen konzipiert wurde. Mit einem Nennstrom von 4A und einer Auslösecharakteristik der Klasse C bietet er zuverlässigen Schutz in einer Vielzahl von Anwendungen. Der Schalter hat eine hohe Schaltkapazität von bis zu 6kA bei 250 V DC und erfüllt die Normen IEC/EN 60947-2. Er ist für die Montage auf einer 35 mm DIN-Schiene geeignet und bietet eine hohe mechanische und elektrische Lebensdauer. Die Schutzart IP20 gewährleistet, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Dank seiner kompakten Bauweise und der einfachen Installation ist der Acti9 C60H DC ideal für moderne Verteilungsanwendungen.

Produktinfos

Gerätetyp: Miniatur-Leitungsschutzschalter
Produktname: Acti9 C60H-DC
Polzahl: 1P
Nennstrom: 4 A
Netztyp: DC
Auslösecharakteristik: C
Betriebsfrequenz: 50/60 Hz
Bemessungsbetriebswechselspannung: 250 V DC
Betriebsstrom: 4 A bei 25 °C
Schaltvermögen: 6 kA bei 250 V DC
Isolationsspannung: 500 V DC
Schutzart (IP): IP20
Betriebstemperatur: -25…70 °C
Montageart: DIN-Schiene 35 mm
Farbe: Weiß
Preisanzeige nur nach Anmeldung
B

Produktvarianten

22652567
Preisanzeige nur nach Anmeldung

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 4 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 220 V
Frequenz: 0 Hz
Breite in Teilungseinheiten: 1
Spannungsart: EV000461|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 4
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 44 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1|25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.4
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
