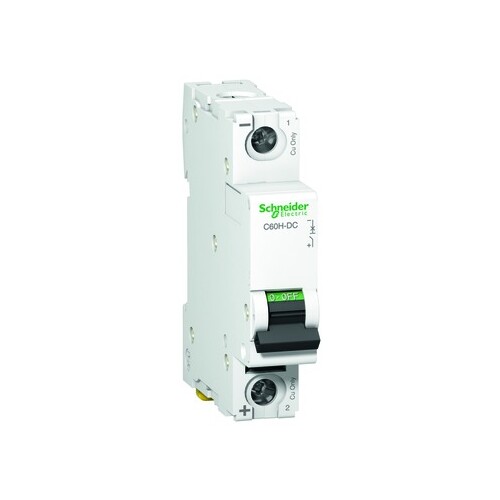

A9N61500 Schneider E. iC60H DC Leitungsschutzschalter 1P 0,5A

22652497
4111914
1 Stk
3606480424021
CN
8536201090
Leitungsschutzschalter C60N Multi 9 OEM, 10 kA (IEC/EN 60947-2). 1-polig, Nennstrom 40A, B-Charakteristik, Betriebsspannung (Ue) 240V AC / 72V DC, Isolationsspannung (Ui) 500V AC. Einfach-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Befestigung über normalen Clipverschluss auf DIN-Schiene. Sprungschaltung für verschleißarmes Schalten der Kontakte. Leitungsschutzschalter C60 sind für eine hohe Lebensdauer und stark beanspruchte industrielle Umgebungen ausgelegt. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung (OF), Fehlerauslösung (SD), Arbeitsstromauslöser (MX, MX+OF), Unterspannungsauslöser (MN, MNs, MNx). Werkzeuglose Montage linksseitig am Gerät. Der C60N erfüllt folgende Normen- IEC60947-2.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric iC60H DC Leitungsschutzschalter ist ein hochqualitativer Miniatur-Leitungsschutzschalter, der speziell für den Einsatz in Gleichstromanwendungen entwickelt wurde. Mit einer Nennstromstärke von 0,5 A und einer hohen Durchschlagfähigkeit von bis zu 20 kA bei 110 V DC bietet er zuverlässigen Schutz für Ihre elektrischen Systeme. Der Schalter ist für die Montage auf einer DIN-Schiene konzipiert und zeichnet sich durch eine kompakte Bauweise mit einer Breite von nur 2 Teilungseinheiten aus. Die thermomagnetische Auslöseeinheit sorgt für eine präzise und sichere Auslösung im Überlastfall. Darüber hinaus gewährleistet die Schutzart IP20, dass der Schalter in geschützten Umgebungen eingesetzt werden kann. Der iC60H DC ist ideal für industrielle Anwendungen und bietet eine hohe Lebensdauer und Zuverlässigkeit.

Produktinfos

Gerätetyp: Miniatur-Leitungsschutzschalter
Produktname: Acti9 C60H-DC
Anzahl der Pole: 1P
Nennstrom: 0,5 A bei 25 °C
Netztyp: DC
Auslösecharakteristik: C
Durchschlagfähigkeit: 10 kA Icu bei 220 V DC
Durchschlagfähigkeit: 6 kA Icu bei 250 V DC
Durchschlagfähigkeit: 20 kA Icu bei 110 V DC
Betriebsfrequenz: 50/60 Hz
Nennspannung: 250 V DC
Isolationsspannung: 500 V DC
Betriebstemperatur: -25…70 °C
Lagertemperatur: -40…85 °C
Montageart: Fixierung auf DIN-Schiene 35 mm
Netto-Gewicht: 0,128 kg
Farbe: Weiß
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Produktvarianten

22652567
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 0.5 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 220 V
Frequenz: 0 Hz
Breite in Teilungseinheiten: 2
Spannungsart: EV000461|16
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 4
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Anzahl der abgesicherten Pole: 1|16
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 44 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 1|25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 1 kA
Bemessungsisolationsspannung Ui: 500|25
Explosionsgeschützt: 0|70
Verlustleistung: 2.2
Anschließbarer Leiterquerschnitt eindrähtig: 1|25
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|16
Umgebungstemperatur während des Betriebs: -25|70
Unterputzmontage: Nein
