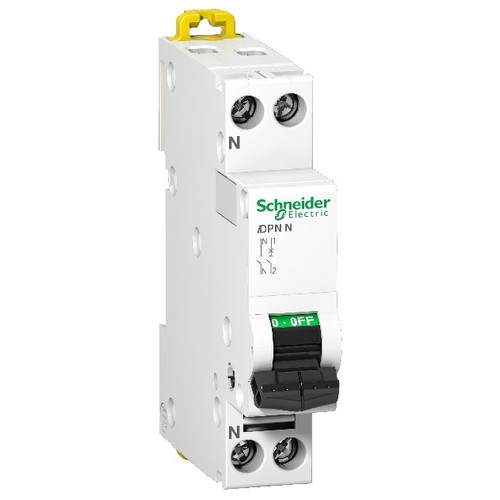

A9N21560 Schneider E. Leitungsschutz- schalter CLARIO iDPN 1P+N 32A, C 6kA 1TE

21223938
4111860
1 Stk
3606480382437
FR
85362010
Leitungsschutzschalter Acti 9 iDPN, 6kA (IEC/EN 60898-1). 1-polig+N, Nennstrom 4A, B-Charakteristik, 1TE, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 440V AC. Schutz gegen Kurzschluss und Überlast in elektrischen Anlagen, in denen der Neutralleiter mitgeschaltet wird. Die sehr enge Bauform ermöglicht eine hohe Packungsdichte im Schaltschrank. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit FI-Blöcken. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iDPN Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leitungsschutzschalter CLARIO iDPN 1P+N 32A ist ein hoch zuverlässiger Miniatur-Leitungsschutzschalter, der für den Einsatz in Verteilungen konzipiert ist. Mit einer Nennstromstärke von 32A und einer Auslösecharakteristik vom Typ C bietet er effektiven Schutz gegen Überlast und Kurzschluss. Die hohe Durchschlagfähigkeit von 10 kA bei 230 V AC sorgt für zusätzliche Sicherheit in elektrischen Anlagen. Der Schalter ist für eine Montage auf einer Hutschiene geeignet und hat kompakte Abmessungen von 81 mm Höhe, 18 mm Breite und 78 mm Tiefe. Mit einer Schutzart von IP20 ist er für den Einsatz in geschützten Umgebungen geeignet. Der iDPN erfüllt die Anforderungen der Normen EN/IEC 60898-1 und 60947-2 und bietet eine hohe mechanische und elektrische Lebensdauer. Er ist ideal für Anwendungen, bei denen ein neutraler Leiter mitgeschaltet wird.

Produktinfos

Produktreihe: Clario
Gerätetyp: Leitungsschutzschalter
Polzahl: 1P + N
Nennstrom [In]: 32 A
Netztyp: AC
Auslösecharakteristik: C
Durchschlagfähigkeit: 10 kA bei 230 V AC 50/60 Hz
Betriebsfrequenz: 50/60 Hz
Betriebsspannung [Ue]: 230 V AC
Isolationsspannung [Ui]: 400 V AC
Schutzart (IP): IP20
Höhe: 81 mm
Breite: 18 mm
Tiefe: 78 mm
Montageart: Hutschiene
Anzahl der Teilungseinheiten: 1 TE
Umgebungstemperatur (Betrieb): -25…70 °C
Umgebungstemperatur (Lagerung): -40…70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 32 A
Polzahl (gesamt): 2
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 230 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1
Spannungsart: AC
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 3
Verschmutzungsgrad: 3
Einbautiefe: 44 mm
Anzahl der abgesicherten Pole: 1
Geeignet für Unterputz-Installation: Nein
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Bemessungsisolationsspannung Ui: 400
Anschließbarer Leiterquerschnitt eindrähtig: 16|0.75
Anschließbarer Leiterquerschnitt mehrdrähtig: 10|0.33
Umgebungstemperatur während des Betriebs: 25|70
