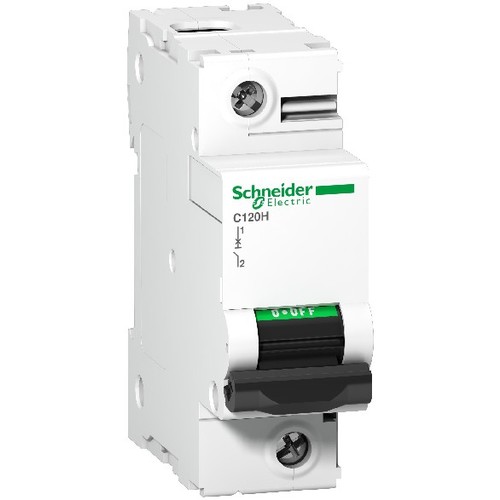

A9N18447 Schneider Acti9 C120H Leitungsschutzschalter C100/1 15kA

21020105
4356372
1 Stk
3606480380181
13606480380188
43606480380189
FR
8536209090
Leitungsschutzschalter Acti 9 iDPN, 6kA (IEC/EN 60898-1). 1-polig+N, Nennstrom 40A, D-Charakteristik, 1TE, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 440V AC. Schutz gegen Kurzschluss und Überlast in elektrischen Anlagen, in denen der Neutralleiter mitgeschaltet wird. Die sehr enge Bauform ermöglicht eine hohe Packungsdichte im Schaltschrank. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit FI-Blöcken. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iDPN Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1.
Anmerkungen zur LIMMERT-KI

Der Schneider Acti9 C120H Leitungsschutzschalter ist ein hochentwickelter Miniatur-Leitungsschutzschalter, der für den Einsatz in elektrischen Verteilungen konzipiert ist. Mit einem Nennstrom von 100 A und einer thermomagnetischen Auslöseeinheit bietet er zuverlässigen Schutz gegen Überlast und Kurzschluss. Der Schalter erfüllt die Normen IEC/EN 60898-1 und IEC/EN 60947-2 und hat ein Schaltvermögen von bis zu 15 kA bei 220...240 V AC. Mit kompakten Abmessungen von 81 mm Höhe, 27 mm Breite und 73 mm Tiefe ist er ideal für Anwendungen mit begrenztem Platzangebot. Die Schutzart IP20 und die Betriebstemperatur von -30 bis 60 °C machen ihn vielseitig einsetzbar. Der Acti9 C120H ist eine zuverlässige Wahl für moderne elektrische Systeme und bietet eine einfache Montage auf einer 35 mm DIN-Schiene.

Produktinfos

Produkttyp: Leitungsschutzschalter (MCB)
Baureihe: Acti9 C120
Gerätename: C120H
Anzahl der Pole: 1P
Nennstrom: 100 A bei 30 °C
Netztyp: AC
Auslöseeinheit: Thermomagnetisch
Kurvencode: C
Schaltvermögen: 15 kA bei 220...240 V AC 50/60 Hz
Betriebsfrequenz: 50/60 Hz
Betriebsspannung: 380...415 V AC 50/60 Hz
Höhe: 81 mm
Breite: 27 mm
Tiefe: 73 mm
Gewicht: 0,205 kg
Schutzart (IP): IP20
Betriebstemperatur: -30 bis 60 °C
Lagerungstemperatur: -40 bis 70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Auslösecharakteristik: C
Bemessungsstrom: 100 A
Polzahl (gesamt): 1
Mitschaltender Neutralleiter: Nein
Bemessungsspannung: 415 V
Frequenz: 50|60 Hz
Breite in Teilungseinheiten: 1.5|60
Spannungsart: EV000460|35
Zusatzeinrichtungen möglich: Ja
Schutzart (IP): IP20
Weitere Details
Energiebegrenzungsklasse: 3
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Einbautiefe: 44|60 mm
Anzahl der abgesicherten Pole: 1|35
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 1 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 15|60 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 4.5 kA
Bemessungsisolationsspannung Ui: 500|50
Explosionsgeschützt: 0|60
Verlustleistung: 2
Anschließbarer Leiterquerschnitt eindrähtig: 1.5|50
Anschließbarer Leiterquerschnitt mehrdrähtig: 1|35
Umgebungstemperatur während des Betriebs: -30|60
Unterputzmontage: Nein
